    SGT MOS管转移特性

    如下图所示:

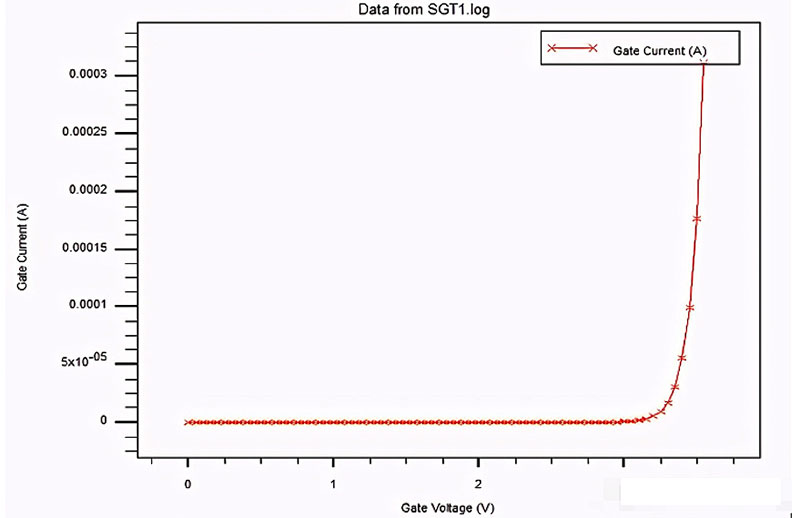

    SGT-MOS转移特性



    SGTsplit-gate-trench,分裂栅极沟槽

    结构因具有电荷耦合效应,在传统沟槽mosfet垂直耗尽p-body/n-epi之上引入水平耗尽,将器件电场由三角形分布改变为近似矩形分布。



    相等掺杂浓度外延,件可获得更高击穿电压

    广泛应用于:中低压功率器件

    MOS管第一个深沟槽Deep Trench作为体内场板在反向电压下平衡漂移区电荷,可以降低漂移区的电阻率,从而降低器件的比导通电阻RSP)和栅极电荷Qg

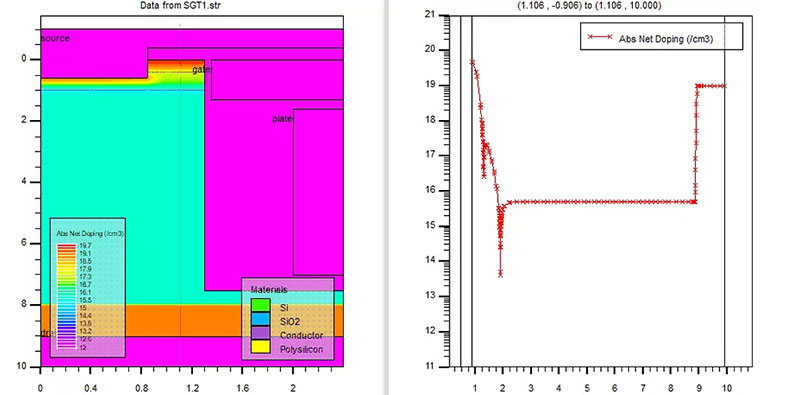

    SGT-MOS管结构

    屏蔽栅

    宽度:0.4um

    纵向长度:3.4um

    氧化层厚度

    侧壁:0.7um

    底部:0.5um

    隔离:0.3um

    SGT-MOS转移特性
