  • 电源开机电路中P沟道MOS场效应管工作原理-竟业电子

       时间:2021/12/31       阅读:2867    关键词:MOS场效应管



    2606主控电路中的电源开机电路中常遇到P沟道MOS

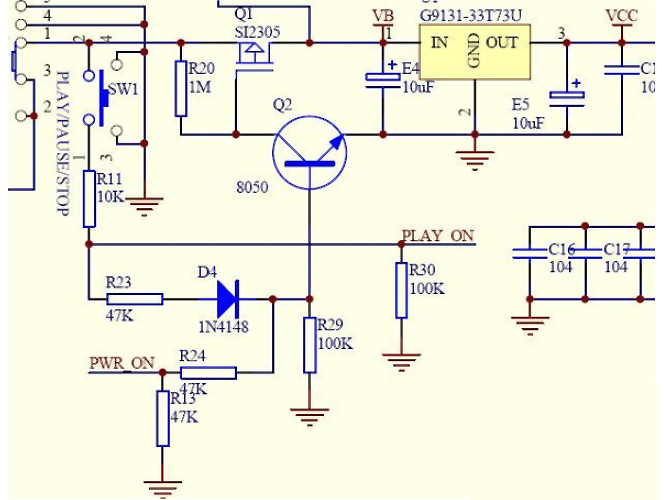

    如下电路所示:

    电源开机电路中P沟道MOS管工作原理



    SI2305P沟道MOS管,因有时经常检查此部份故障,无从下手,即要先知道它的工作原理。



    上电路中电池的正电通过开关S1接到场效应管Q12脚源极,Q1是一个P沟道MOS管,它的1脚栅极通过R20电阻提供一个正电位电压,所以不能通电,电压不能继续通过,3v稳压IC输入脚得不到电压,即不能工作开机



    按下SW1开机按键时,正电通过按键、R11R23D4加到三极管Q2的基极,

    三极管Q2的基极得到一个正电位,三极管导通



    三极管的发射极直接接地,三极管Q2
    Q1的栅极直接接地,加在它上面的通过R20电阻的电压就直接入了地,Q1的栅极就从高电位变为低电位,Q1导通电,即Q1同过加到3v稳压IC的输入脚



    3v稳压ICU1输出3v的工作电压vcc供给主控,主控通过复位清0,读取固件程序检测等一系列动作,输处一个控制电压到PWR_ON再通过R24R13分压送到Q2的基极,保持Q2一直处于导通状态



    松开开机键断开Q1的基极电压,此时有主控送来的控制电压保持着,Q2也就一直能够处于导通状态,Q1就能源源不断的给3v稳压IC提供工作电压!



    SW1同时通过R11R30两个电阻的分压,给主控PLAYON脚送去时间长短、次数不同的控制信号,主控通过固件鉴别是播放、暂停、开机、关机而输出不同的结果给相应的控制点,以达到不同的工作状态!



    mpn中常见场效应管是P沟道,常见印刷标志是:A2sHB212T212N076AAOGHN57TR1SGS016JS026I

    电源开机电路中P沟道MOS管工作原理



    如上电路,主控控制耳机有没有声音输出的电路图

    声音的左右声道分别通过隔直流电容C13C14和电阻R51R52送到耳机孔,但是在电阻R51R52和耳机孔之间却接入了一个N沟道的mos场效应管.



    场效应管的栅极连接在一起受着MUTE的控制



    MUTE=高电位时,Q4Q5导通,把声音通过Q4Q5入地,耳机里声音

    MUTE=低电位时,Q4Q5关断,声音就只有通过耳机而发出声音
