振铃危害

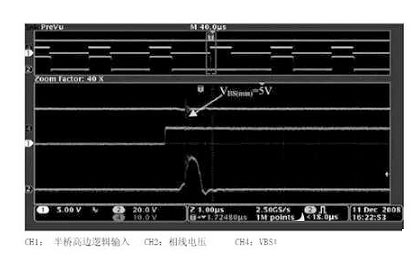

振铃干扰半桥芯片正常工作波形
当上桥逻辑输入为高时,上桥MOS场效应管开通,相线CH2上产生振铃,振铃通过线路的杂散电容耦合到上桥自举电压,造成上桥的VBS电压CH4)过低,让驱动芯片进入欠压保护,上图中VBS的电压已跌至5V。
上图,当Hin(CH1)有脉冲输入时,因振铃, MOS场效应管有时不能正常打开。
因:驱动IC进入了欠压保护。
欠压保护并不是每个周期都会出现。
因此,在测试时,应设置适当的触发方式来捕获这样的不正常工作状态。
如果振铃振幅很大,则驱动器将不能正常工作,导致电机不能启动。
因此,自举电容最好为能滤除高频的陶瓷电容,即使是使用电解电容也要并联陶瓷电容来耦。
最小化相线负压
在设计MOS场效应管半桥驱动电路时,注意相线上负压对驱动芯片的危害。
当上桥关断后,线圈电流会经过相应的下桥续流,一般认为下桥体二极管会将相线电压钳位于-0.7V左右,但事实并非完全如此。

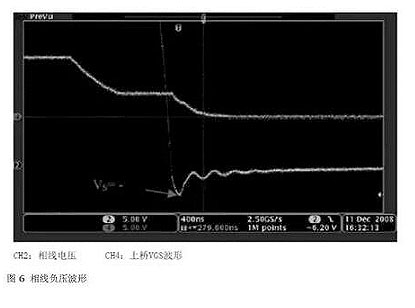

上桥关断前,下桥的体二极管处于反向偏置状态,当上桥突然关断,下桥进入续流状态时,由于下桥体二极管由反向偏置过渡到正向偏置需要电荷漂移的过程,因此体二极管并不能立即将电压钳位在-0.7V,而是有几百纳秒的时间电压远超过0.7V如上图的相线负压。
线路主回路中的寄生电感及快速变化电流(Ldi/dt),会让相线负压增加。
让要相线负压变小,可通过减缓上桥关断的速度从而减小回路中的di/dt或减小主回路寄生电感的方式来实现。
