  • 优化非隔离开关用高压MOS场效应管控制器的低成本解决方案-竟业电子

       时间:2021/11/18       阅读:722    关键词:MOS场效应管



    低成本解决方案

    功率集成解决低功率非隔离AC/DC要求,Link交换机TN系列的离线切换器IC

    成本降低,但基于Link交换机的TNAC/DC切换器在性能上不会妥协。



    设计应用于实现BuckBuck Boost和回扫拓扑,Link交换机TN芯片集成了700 V功率MOS场效应管与所需的电源控制器功能。

    包括振荡器、开关控制电路、高压开关电流源、用于电磁干扰(EMI)减少的频率抖动、逐周期电流限制和热关断,如下图所示:

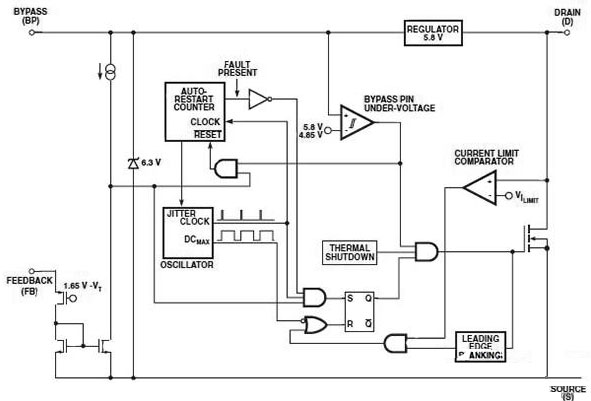

    Link交换机TN成员LNK304/ 6的功能框图

    优化非隔离开关用高压MOS场效应管控制器的低成本解决方案

    组成包括LNK302LNK304306
    这些芯片从漏极上的输入电压导出启动和操作功率,从而消除了降压或反激变换器中单独的偏置电源的需要。对于非常低的系统成本,LNK302使用简化的控制器而无需自动重新启动。



    此外,在不超过360毫安的输出电流范围内,推荐使用非隔离电源。
    如图5所示,一种典型的12 VDC120毫安非隔离开关用于诸如电饭煲和洗碗机等设备中。



    根据产品数据表,选择LNK304用于此应用程序,使其工作在大多数不连续模式(MCDCM)。具有反向恢复时间(Trr)75 ns的二极管D1对于MCMM操作是可接受的。
    对于连续传导模式(CCM)操作,由产品数据表推荐具有35 nsTrR的二极管。

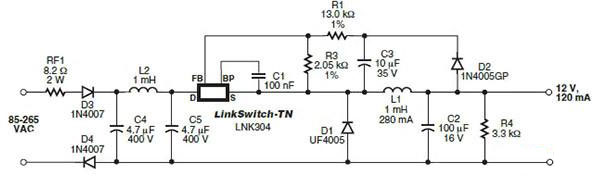

    基于LNK304的非隔离式AC/DC切换器的图像

    优化非隔离开关用高压MOS场效应管控制器的低成本解决方案

    基于LNK304的非隔离AC/DC开关,具有通用输入和12 VDC输出,输出电流为120毫安。

    除此部件的应用注意事项AN37之外,功率集成还改进参考设计和设计实例,以简化Link开关TN产品在这些应用中的使用。
