非隔离开关

芯片上高功能集成，高压开关功率消耗很小，但分额定静态电流约为100μA，

低负载，可提供100毫安的输出电流，并且7引脚SO封装减少了系统的尺寸和成本。



可用此切换器建立各种转换器拓扑结构，如降压、降压升压和反激式，具有最少数量的外部元件。

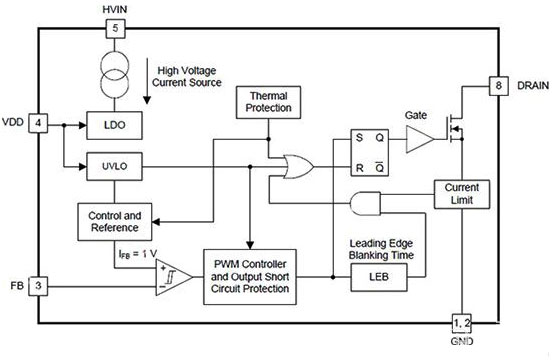

TI公司的UCC8880在单片集成了控制器和700 V功率MOS场效应管。

还集成了片上高压电流源。

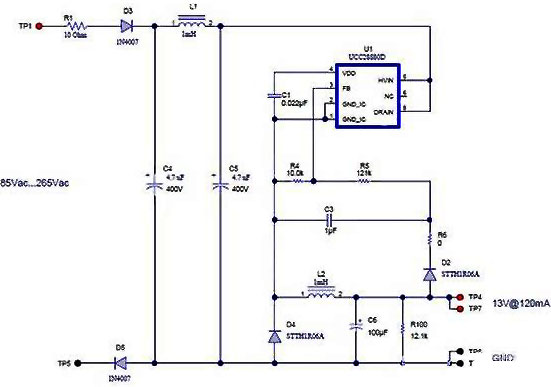

为了快速地评估此切换器IC，创建基于UCC8880(PMP850)参考设计，它提供了一种使用高边降压配置的非隔离AC/DC解决方案;
在120毫安间产生13 VDC和12.8 VDC间的调节固定输出，如下图所示：

参考设计采用歇斯底里模式，所以不需要环路补偿，减少材料清单(BOM)计数到少数外部组件，该电路的测量性能表明，对于160 VDC输入，总效率是70%以上。

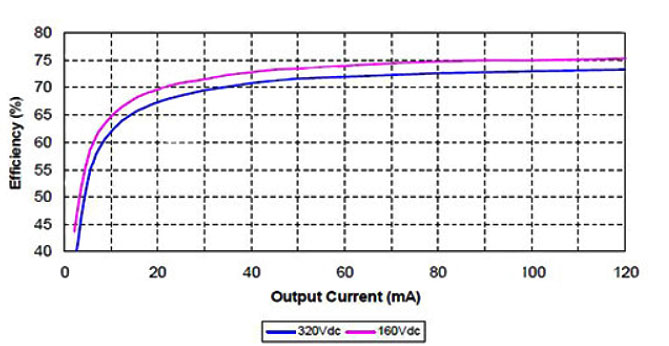

在低到高负载变化时，随着输入电压增加到320 VDC，如下图所示，其效率下降一点点。
由于输出电压调节是好的，输出在13 VDC和12.8 VDC之间在低到高负载之间变化，

基准设计原型的测试结果，瞬态响应和江见干涉得到了满意的结果。

一种非隔离AC/DC方案的图像
