  • 场效应管对管驱动电路组成及分析-场效应管应用-竟业电子

       时间:2020/11/19       阅读:1647    关键词:场效应管

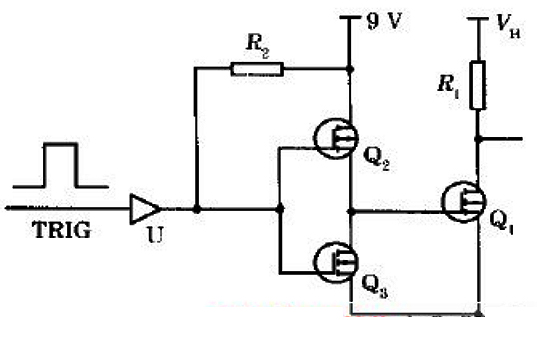

    场效应管对管驱动电路

    如下图所示



    场效应管对管驱动电路



    驱动电路组成:电阻R2+小功率场效应对管Q1 Q2+缓冲器U

    电阻R2集电极开路同向缓冲器U 上拉电阻



    控制信号=低电平

    同向缓冲器U 输出低电平Q2 导通Q3 截止Q1栅极=高电平Q1导通;



    控制信号=高电平

    同向缓冲器U 输出高电平Q2 截止Q3 导通Q1栅极=低电平Q1 截止



    Q1N 沟道绝缘栅场效应管

    Q2+ 9 V电源相联P沟道场效应管

    Q3与地相联N 沟道场效应管
