  • 场效应管IRF250应用于胆味功放电路及调试步骤-场效应管应用-竟业电子

       时间:2020/11/18       阅读:8640    关键词:场效应管

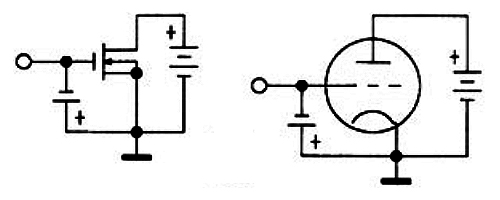

    什么是胆味功放

    胆味声音温暖耐听,音乐感好,氛围好

    胆味功放声音极具""的功放



    绝缘栅VMOS大功率场效应管IRF250应用于纯甲类功率放大器优势

    1.开关速度快

    2.输出电流大

    3.高频区线性好

    4.耐压高

    5.成本低



    日本雅马哈功放

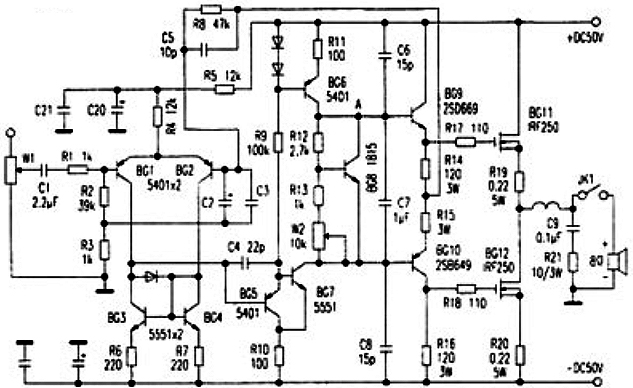

    输出级修改过后,电路图如下所示

    场效应管IRF250应用于胆味功放电路图

    场效应管IRF250应用于胆味功放电路图



    场效应管IRF250是同极型N沟道

    因:无耐压+功率+栅偏压值相近异极型P沟道

    即:用同极型准互补推挽输出



    电子元器件及外壳选择原则

    三极管

    配对误差<2%:BG3+BG4BG6+BG7BG1+BG2;

    配对误差<5%:BG9+BG10

    中功率驱动管功率>20W,即满足驱动输出电压3V5V

    末端管栅压差异:2V5V

    驱动管:10mA40mA甲类,发热高,要加装散热器;

    聚丙烯电容:C1+C3+C7

    电源变压器=500W



    机壳铝板厚1.5mm

    面板厚:5mm

    底座400mm×340mm×115mm

    场效应管IRF250应用于胆味功放电路图



    组装完成后,进行调试



    调试步骤

    1.接电之前,检查电路焊点连接线整流电源正负电压否对称

    2.接电,R14(R15)中点=0V,接入输出场效应管微调R9输出中点=0V

    PS15分钟变化一次,请多调节几次,可调电阻功率 >1/2 W,若小会漂移不稳定

    3.W2小型多触点精密微调电位器,因悬空有跳动,损坏输出场效应管

    4.检测:用数字表毫伏挡,测输出源极0.22Ω电阻两端压降微调W2,至0.22Ω电阻两端压降=100mV驱动2管基极AB端压降=7V10.5V输出管静态电流=1A1.5A,到达纯甲类状态发热铝材散热器重量每声道>2.5kg

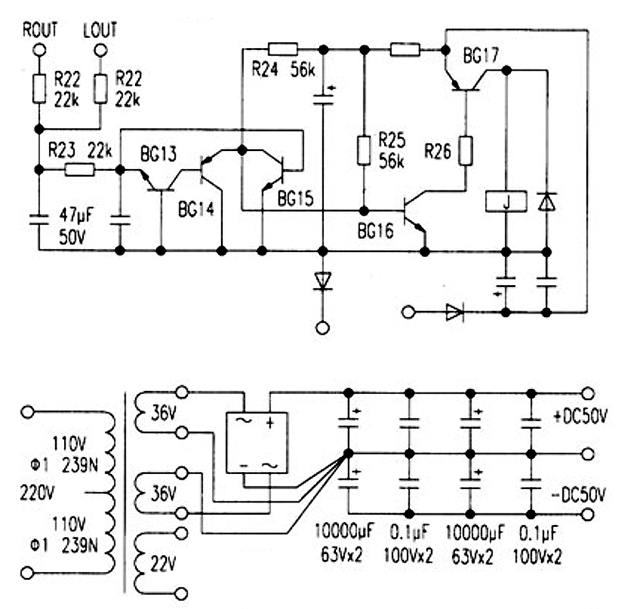

    5.调节喇叭保护器,按上图所示设定在1.4V,不得>1.5V。否则喇叭 不得<1.2V否则产生不稳定
