    场效应管恒流源电路

    如下图所示

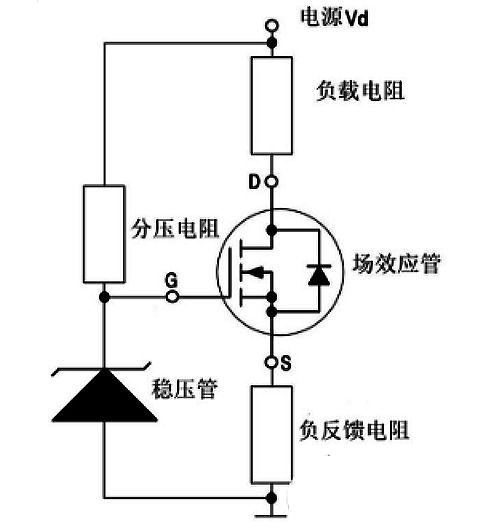

    场效应管栅极固定基准电压,由分压电阻稳压管提供;

    场效应管恒流源电路图





    基于场效应管恒流源电路原理

    如下图所示

    场效应管恒流源电路图

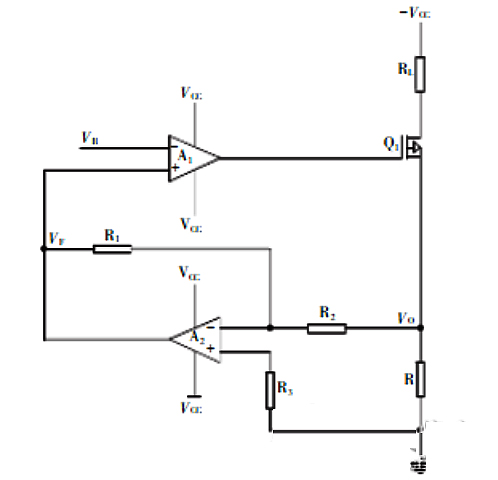

    电流经过采样电阻转换为采样电压采样电压经运放A2反向放大作反馈电压VF送入运放A1同相端与基准电压VR进行对比,栅极电压调整对输出电流调整,让整个闭环反馈系统处于动态平衡中,达到稳定输出电流



    若:输出电流增大采样电阻电压增大反馈电压VF增大运放A1同相端电压增大

    基准电压不变

    运放A1输出电压=VF-VRK

    K运放A1开环增益

    运放A1输出电压降低栅极电压下降输出电流下降稳定输出电流
