MOS场效应管继电器是在输出元件中应用了功率MOSFET的SSR。



功率MOSFET动作光电二极管阵列作为受光电子元器件应用。



动作原理

输入端子有电流流过， LED发光，此光让光电二极管阵列中发生光电流， 栅极电压让功率MOSFET处于ON状态。



2个功率MOS FET用源共通连接，并控制AC负载。

DC专用类型中有带1个电源 MOS FET类型。

信号用MOS场效应管继电器G3VM，不含变阻器。

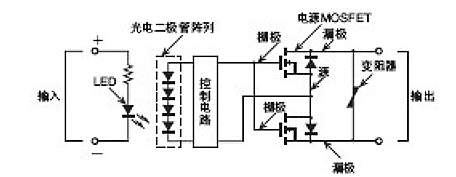

如下图所示
