  • P沟道mos场效应管导通条件-mos场效应管应用-竟业电子

       时间:2020/10/16       阅读:3264    关键词:mos场效应管

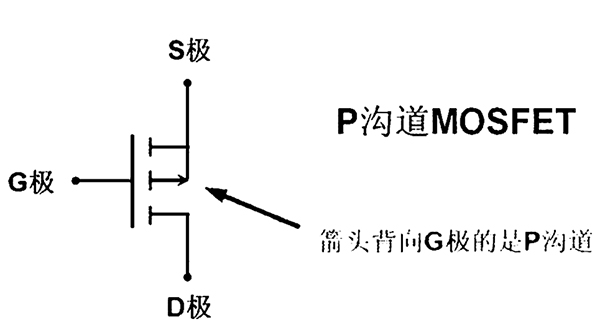

    p沟道mos场效应

    英文全称:positive channel Metal Oxide Semiconductor  简称positive MOS (PMOS)

    结构:n型衬底,p沟道,靠空穴流动运送电流MOS场效应管。

    分类:P沟道增强型场效应管+P沟道耗尽型场效应管



    P沟道mos场效应管导通条件

    在栅极G加触发电压,源极S与漏极D导通;

    P沟道的栅极G电压为负极性;

    p沟道mos场效应管导通与截止,由栅源电压控制;

    P沟道mos场效应管加反向电压导通;



    P沟道mos场效应管作为开关

    栅源阀值=-0.4V

    栅源电压差=-0.4V,DS导通,

    S电压=2.8V  G电压=1.8V

    GS电压=-1V 导通,D=2.8V

    S电压=2.8V  G电压=2.8V  VGSw不导通D=0V

    2.8V连接源极S,要让mos场效应管导通,继续为系统供电,系统则连接漏极D,利用栅极G控制;

    与栅极G相连,GPIO高电平电压>2.8-0.4=2.4V,mos场曲艺管关断,低电平时则导通;

    控制栅极G,GPIO电压区域=1.8V

    GPIO高电平=1.8V  GS=1.8-2.8=-1V,导通,无法关断;

    GPIO低电平=0.1V

    GS=0.1-2.8=-2.7V,导通;

    此时GPIO无法控制mos场效应管导通或关断;
