  • 结型场效应管特性曲线意义及符号关系公式-场效应管知识-竟业电子

       时间:2020/9/27       阅读:3972    关键词:场效应管



    场效应管特性曲线有2输出特性曲线+转移特性曲线

    符号代表

    输出ID=fVDS| VGS=常量

    转移ID=fVGS|VDS =常量

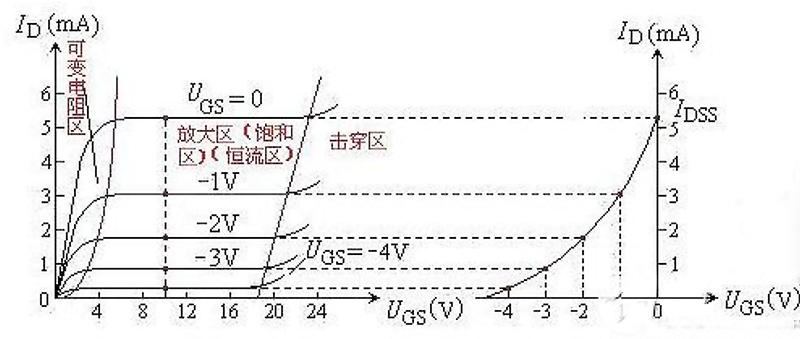

    N沟道结型场效应管特性曲线

    如下图所示:



    输出特性曲线意义解析

    极与电压UGS 一定时,漏极电流iD与漏极与极间电压UDS的关系

    结型场效应管特性曲线变量关系公式

    Ucs=参变量  iDUDS的关系

    转移特性曲线意义解析

    UDS一定极与极间电压Ucs极电流ID控制

    他们间的关系公式如下所示:

    结型场效应管特性曲线变量关系公式

    IDSS=饱和电流  表示UGS=o iD值;

    UP=夹断电压   表示UGS=UpiD=0

    IDUCS关系公式如下所示:

    结型场效应管特性曲线变量关系公式

    结型MOS场效应管转移特性曲线

    作用:在一定漏源电压u极与电压UGS和漏极电流iD间变化关系曲线

    栅流ic被不容许出现,让输入阻抗极与电压对沟道宽度及漏极电流有效地停止控制PN结一定要反偏,因此N沟道结型场效应管中uGS < 0
