场效应管输出特性可知,漏极电流Id与漏源电压和栅源电压的关系为:
iD=f(UGS,UDS)
在低频小信号工作时,可以得到
上公式中可得跨导公式(单位为mA/V或mS;)如下:
场效应管漏极电阻率(单位I/Ω)为:

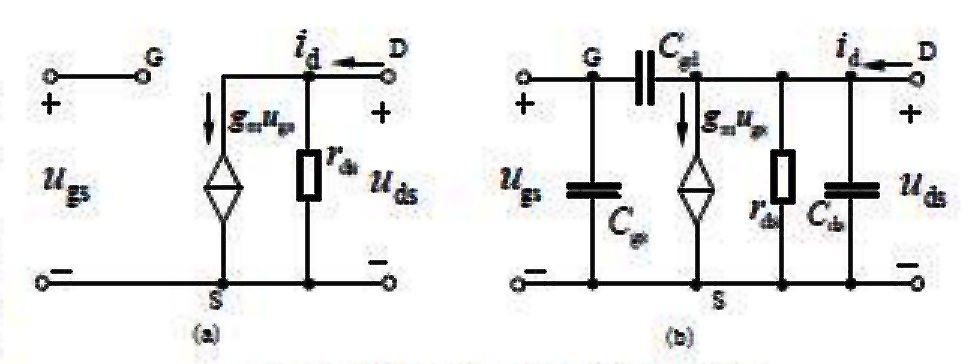

场效应管低频小信号线性模型如图a下图所示:
a:低频小号线性模型
b:高频小号线性模型
模型适应用:中、低频段场效应管(此时场效应管内部各等效电容因其容抗很小而被认为开路) ,该小信号模型与场效应管类型和图b小信号线性等效模型和放大组态无关。
注意该模型:受控源gmUgs方向,从漏极D指向源极S。
如上图b所示
考虑场效应管极间等效电容后的场效应管高频小信号线性模型。
在工作频率较高时,等效电容Cgs,Cgd,Cds等的容抗将在其中起到分流或分压的作用,
上图a所示低频小信号线性模型不再适用,应采用其他模型。
