  • 结型场效应管符号结构工作原理及三个极检测-场效应管知识-竟业电子

       时间:2020/9/17       阅读:1143    关键词:场效应管



    场效应管FET)种类:结型场效应管JFET+绝缘栅场效应管MOSFET

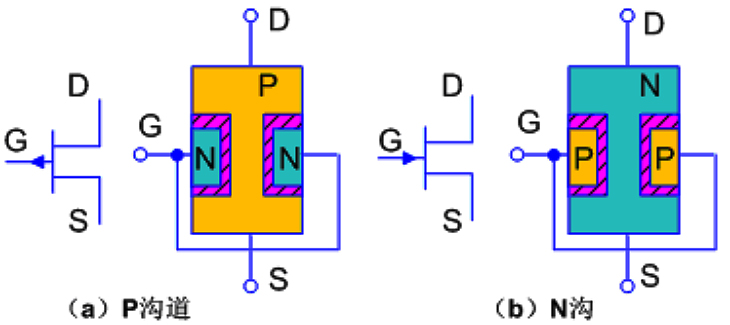

    结型场效应管JFET的符号和结构如下图所示:



    结型场效应管JFET的符号和结构图



    结型场效应管工作原理:利用半导体内电场效应工作

    结型场效应管分类:N沟道+P沟道

    一块N型半导体两侧分别扩散出两个P型区形成两个PN两个P型区连接形成一个电极栅极GN型半导体上下两端各引出一个脚,源极S+漏极D,它们间有电流通道,即N沟道结型场效应管

    P沟道结构N沟道相似;



    结型场效应管JFET四个极检测

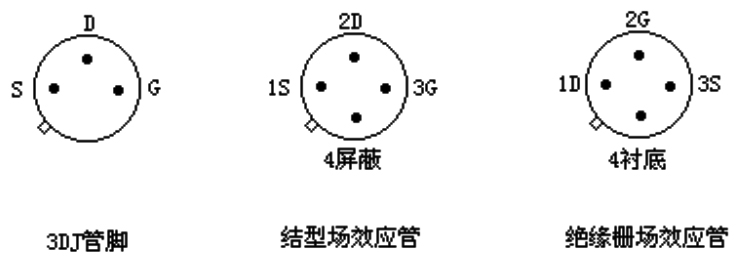

    结型场效应管JFET四个极图



    管脚识别检测

    万用表置于R×k档,两笔分别检测每两个管脚间的正,反向电阻

    若:其中两脚 正向电阻=反向电阻=KΩ,则可互换的漏极D+源极S,第三脚为栅极G

    第四脚为屏蔽极(应用时接地)



    如何检测栅极G

    万用表黑笔触管子一个引脚,红笔触另两个脚,

    若:两次电阻值小,此为正向电阻,即N沟道场效应管,黑笔触的是栅极G

    PS:此法不可用作测结型场效应管栅极G

    原因:输入电阻极高,栅源间电容小,检测时若有少量电荷极间电容即形成高电压,型场效应管即损坏;
