    垂直沟道绝缘栅型场效应管,即VMOS

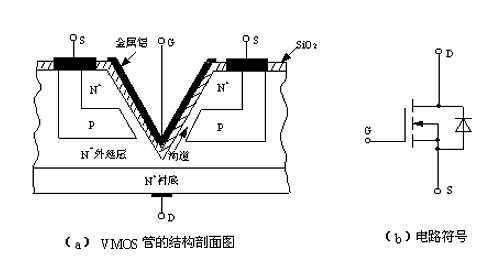

    垂直沟道绝缘栅型场效应管结构

    金属栅极采用V型槽结构+垂直导电性

    漏极从芯片背面引出ID不沿芯片水平流动自重掺杂N+(源极S)出发P沟道流入轻掺杂N-漂移区垂直向下达漏极D

    流通截面积大,即能通过大电流

    栅极与芯片间有二氧化硅绝缘层,即绝缘栅型MOS场效应管



    它的沟道长度是由外延层厚度控制适合于MOS器件短沟道化,即提高高频性能和工作速度

    栅氧化过程和退火处理过程中,因源漏杂质扩散作用,让短沟道化受限制垂直p沟道MOSFET最短沟道长度为025μmSiGeC引入能俘获门氧化过程和退火处理过程中产生硅自间隙原子,能抑制硼瞬态加强扩散氧化加强扩散源区和漏区引入SiGeC抑制B外扩散,可得更短沟道电子元器件;



    沟道长度两层pSi薄膜间厚度





    优势

    1.输入阻抗高108W

    2.驱动电流小0.1μA

    3.耐压高1200V

    4.工作电流大1.5A100A

    5.输出功率高1250W

    6.跨导跨导

    7.开关速度快



    应用

    开关电源+逆变器+电压放大器+功率放大器
