  • 场效应管组成的220V稳压电路-场效应管应用-竟业电子

       时间:2020/11/9       阅读:2524    关键词:场效应管



    场效应管变压器+三极管组成220V稳压电路

    它的输出电压可调2.4V~24V

    场效应管与其它电子元器件组成的稳压电路

    工作原理图

    如下图所示

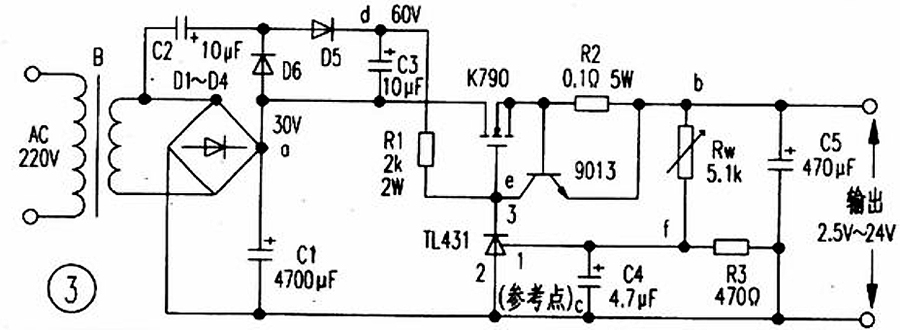

    场效应管组成的220V稳压电路图



    220v电压经变压器B降压

    电阻R1=2W  R2=5W

    限流保护电路9013+R2

    调整管场效应管K790

    输出滤波器电路C5

    C1=滤波 D1~D4=整流

    成倍压电路D5+D6+C2+C3  Vdc60V

    分压电路Rw+R3

    取样放大电路T1431+R1



    工作原理即稳压过程

    1.输出电压降低f点电位降低,过T1431内部放大e点电压增高,过K790调整b点电位升高

    2.输出电压增高f点电位升高e点电位降低,过K790调整b点电位降低输出电压稳定

    3.输出电流 > 6A 三极管9013截止输出电流  6A,则限流
