什么是驱动电路
是主电路与控制电路间,对控制电路信号放大的中间电路
驱动电路分类:电压驱动+电流驱动
电压驱动
场效应管或是电子管,输入电流小,可忽略不计,输出状态跟输入电压高低有关,场效应管工艺制成逻辑器件,例如:CMOS电路;
电流驱动
双极性晶体管,输出状态跟电流大小有关,输入电流以微安或毫安级为单位,例如:双极性晶体管工艺制成,逻辑器件TTL电路
PS:TTL电路标注的是高低逻辑电平,高电平门电路拉至低电平,需0.3mA驱动能力
从电路内阻分析

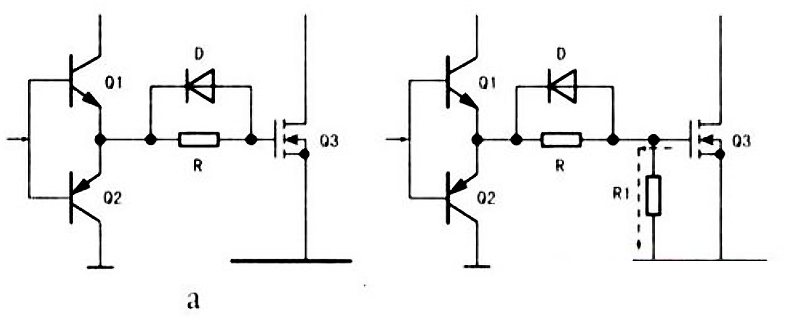

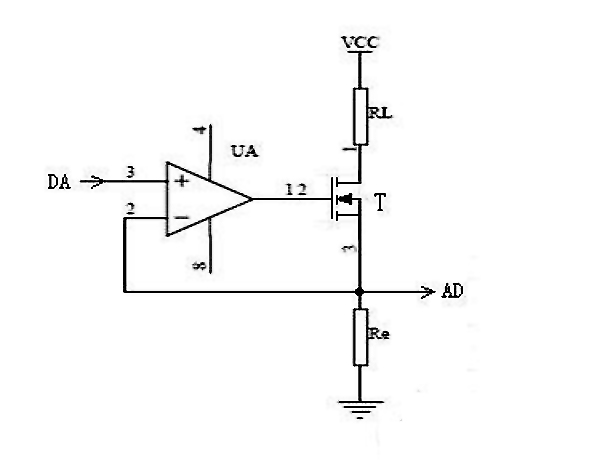

如上图所示
场效应管:内阻很大+电压控制时(电流≈0),即电压驱动
普通NPN+PNP型三极管:内阻小+电压控制时,
小功率:电流 > 100uA
大功率:电流 > 20mA
即电流驱动
从控制原理分析

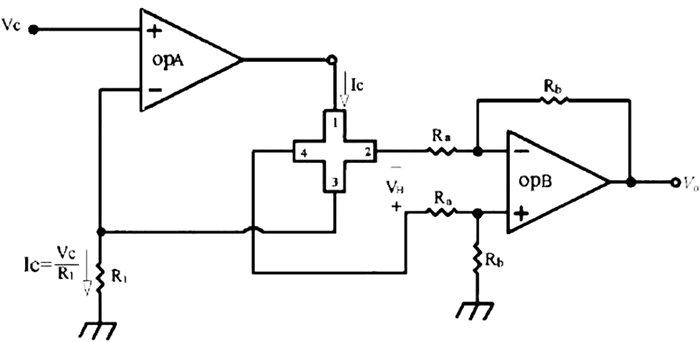

如上图所示
电压驱动
场效应管:通过加到G和S端电压,控制D和S内部通道宽窄,以达到控制D和S两端电流;
电流驱动
普通NPN+PNP型三极管:通过加到和E端电流,控制C和E内部电流流动;
