时间:2020/11/13 阅读:2232 关键词:场效应管

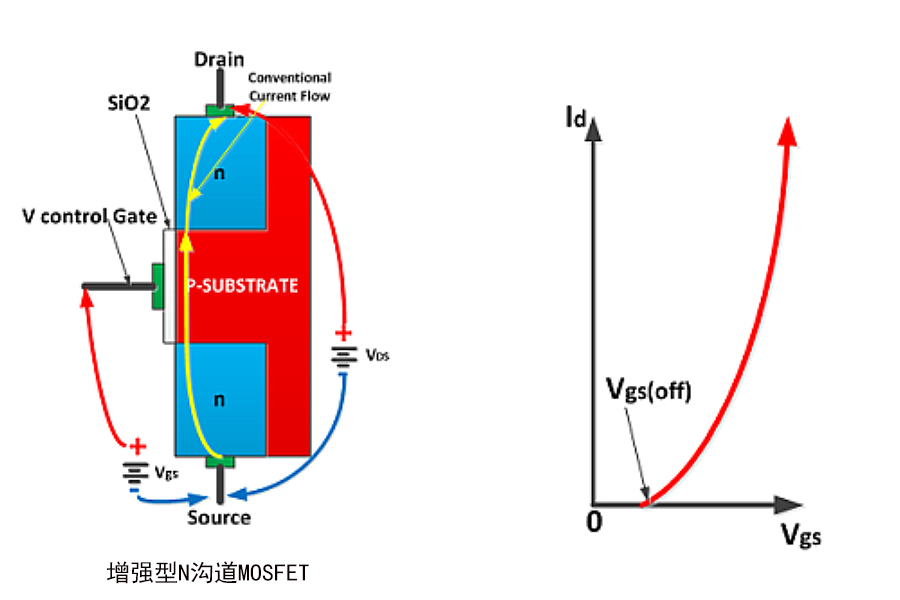

增强型MOSFET作用:常闭压控电子阀门
无栅极偏置电压,无电流流动;
有栅极电压,P基板中形成诱发沟道,电流开始流动

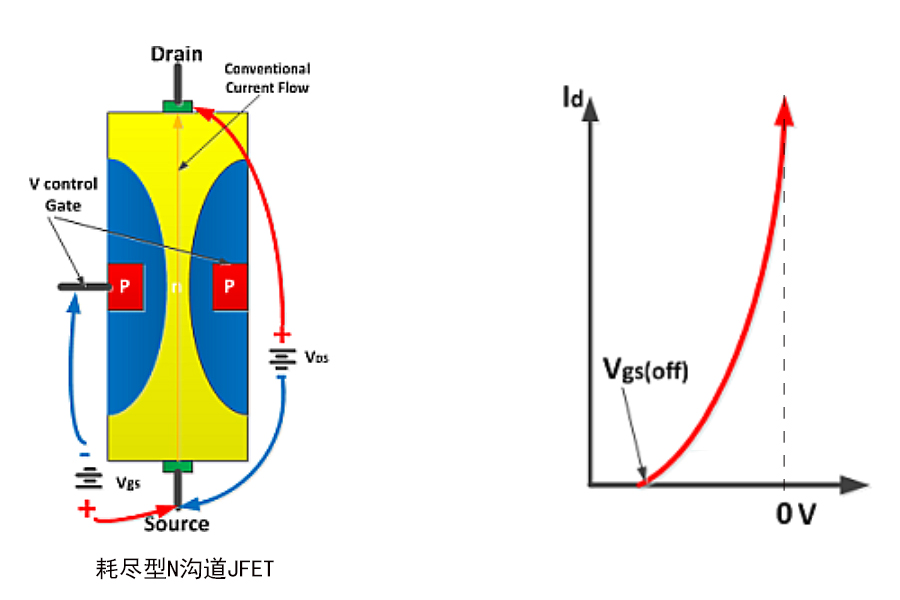

增强型MOSFET与耗尽型结型场效应管JFET区别
增强型MOSFET:需能量才能提供电源,输入电压过小,无法提供足够偏置电压,增强型MOSFET无法工作;
结型场效应管简称JFET
耗尽型结型场效应管:要用能量停止供电;
因结型场效应管有自我实现特性,因此适合应用于电路初始启动期间能量不足时;
工作于极低电压轨电源电路
若:用单节电池供电电路,电源需从极低电压轨产生高电压,但不用大电流,此电源可产生唤醒电压轨,在启动时唤醒其它电路;
应用于:电路需高电压,但电压轨无法满足,电流只需低中等电流电路;

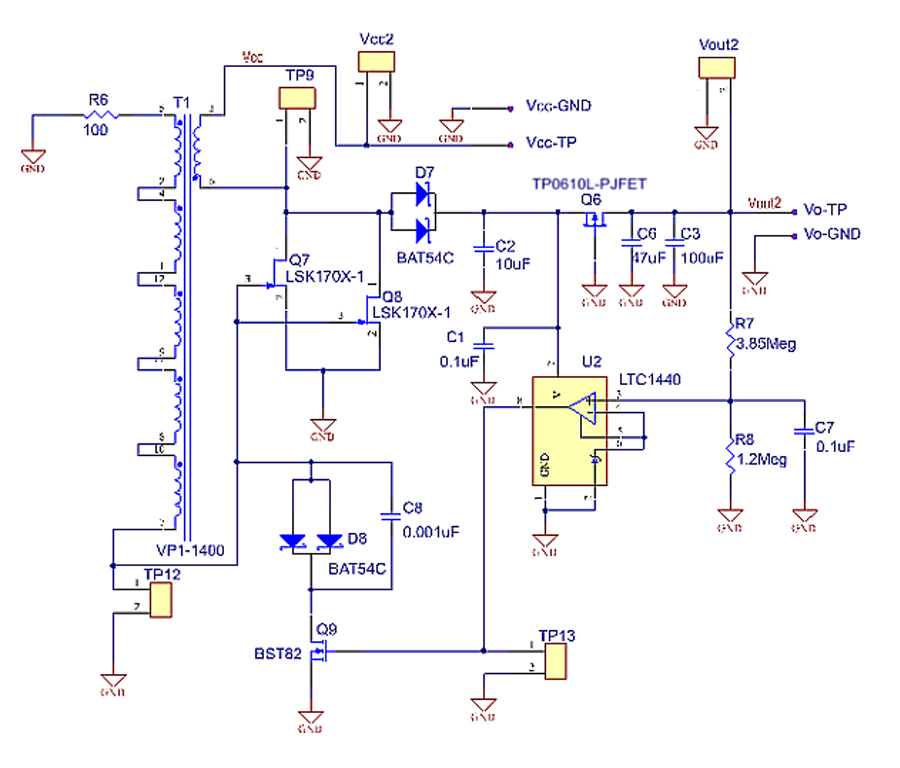

结型场效应管低输入电压反激电源电图
如下图所示:
1.低电压轨苏醒法,无法激活多数增强型常闭器件
2.可产生电压 > 输入电压
第一个条件可通过结型场效应管满足;
若:无施加控制电压,导通,电流在初始低电压状态下流动
t=0 电流在Q7与Q8间流动,在反激变压器T1次级绕组中感应到电压;
T1次级反相端产生足够负电压并达到Q7与Q8结型场效应管关断电压,即Q7与Q8 关断;
因此致初级电流缓慢停止流动,次级电压不断下降直至Q7与Q8栅极电压接近0V,即再次导通,振荡过程继续;
如下两图所示
U2:比较器,监视输出电压;
U2监视电压上升,驱动Q9导通关闭振荡;
电压拉到LTC1440比较器芯片内部基准电压(规定参考值)

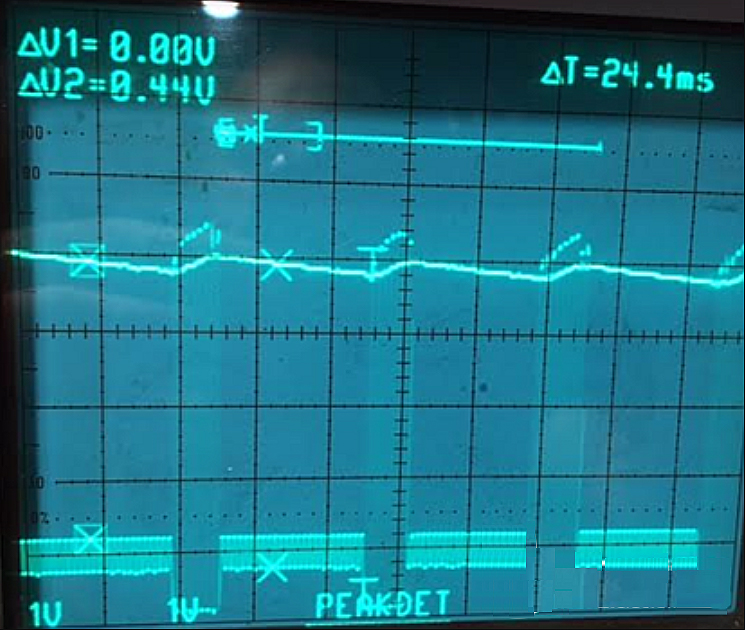

如上图是次级线圈反相侧振荡与控制信号,

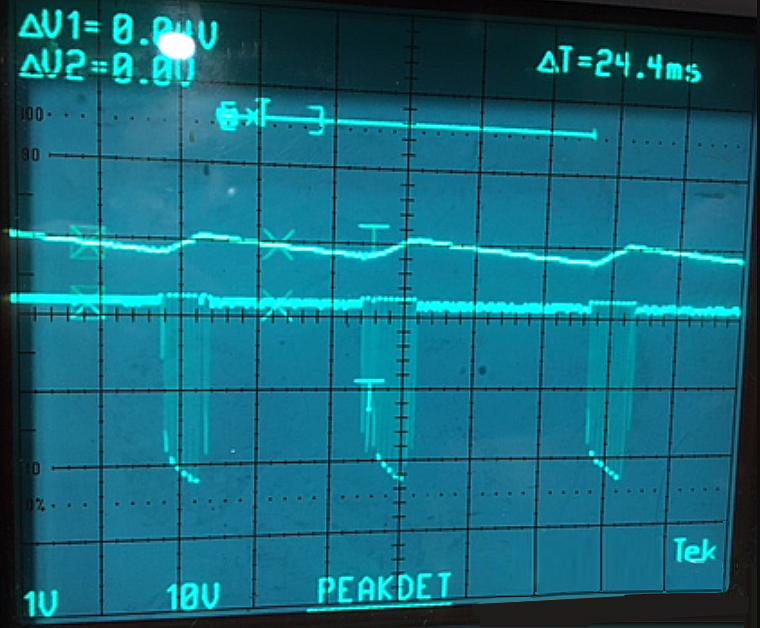

如上图输出电压测试点12,是初级线圈同相侧,开关周期启动过程,输出电压不断上升,在开关周期关闭过程中,振荡停止,电压下降;
控制方法
D7通过一对低前向压降肖特基二极管对振荡器输出进行整流,C6和/或C5为输出提供保持电容;
此种控制方法即“继电器式”控制方法;
振荡不断增加,直到输出分压器电压达到LTC1440比较器内部电压基准;
当达到或超过阈值,振荡被关闭,直到输出电压降低到控制基准以下。
开-关振荡周期取决于输入供电电压值(可能低于1V)和输出负载。
注意:Q6功能,MOS管提供输出上升期间与负载隔离,只有振荡达到足够,且可持续输出,才允许电流流向负载。
若:演示,则将一个50kΩ电位器串联一个3kΩ电阻用作测试负载,所有示波器图形都是在负载为3kΩ、输入供电电压为1V时捕获;经过验证,在轻负载时,电路将在不到0.5V和供电电压轨处工作。

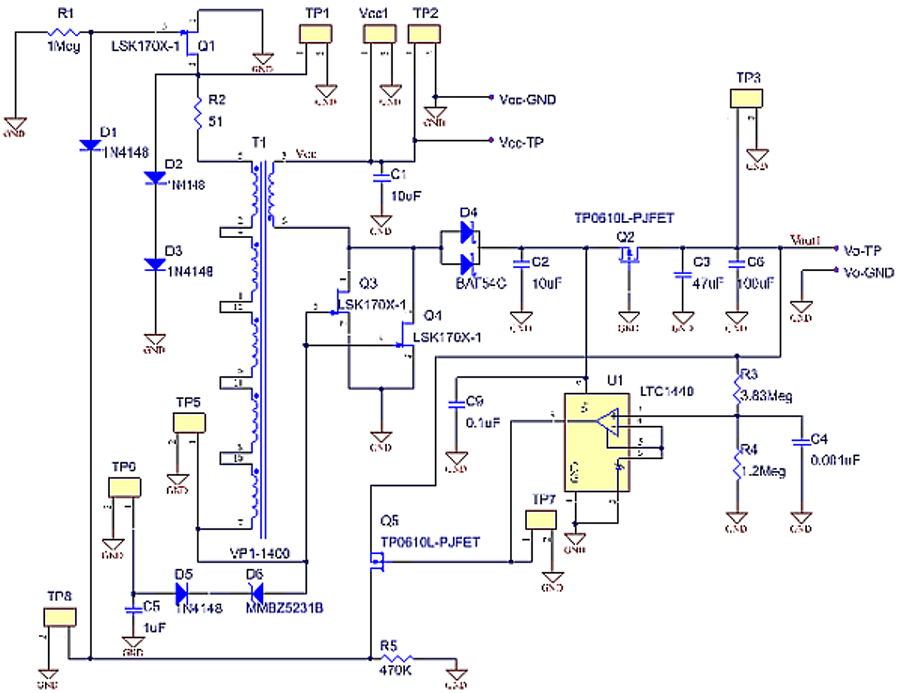

下图为低静态电流结型场效应管升压转换器

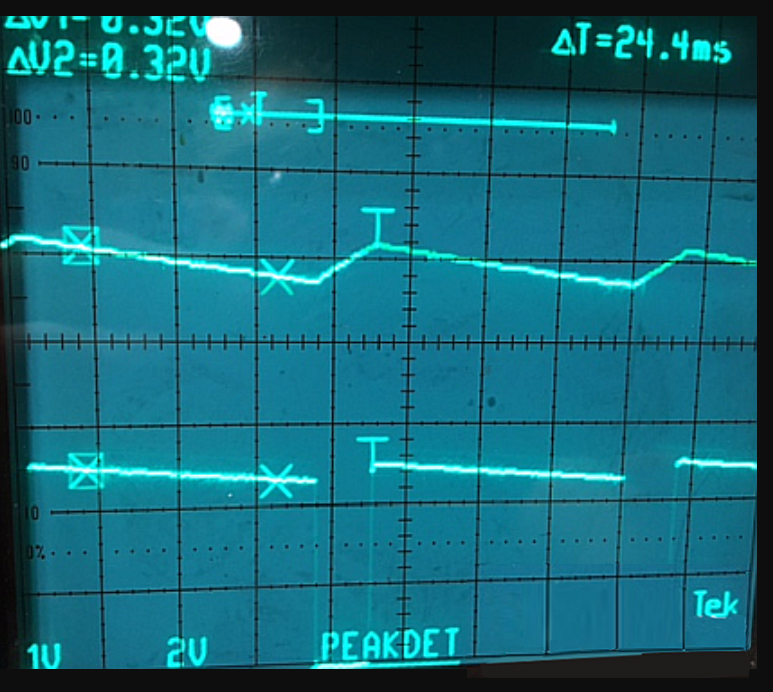

如下图是位于测试点TP7 Vout脉冲控制信号
性能:静态电流消耗+低静态电流转换器
结型场效应管振荡器运行,输出电压上升,直到比较器控制电路关闭振荡器,同时电压一直下降到下个周期。
结型场效应管结型场效应管电源有在极低输入源条件下工作优势,但静态电流消耗高。
在电池供电应用中,此特性并不好,次级线圈低侧增加一个额外FET开关,此开关由控制比较器驱动高阻抗触发器触发,可消除在电源周期关闭阶段的低阻抗路径,减小供电电路静态电流,因此效率高,但增加复杂性。
