场效应管前级放大器显示器优势
因场效应管特性:电压控制+输入阻抗高+噪声低
场效应管分类:结型场效应管+绝缘栅场效应管
它们分另可以组成场效应管放大器;

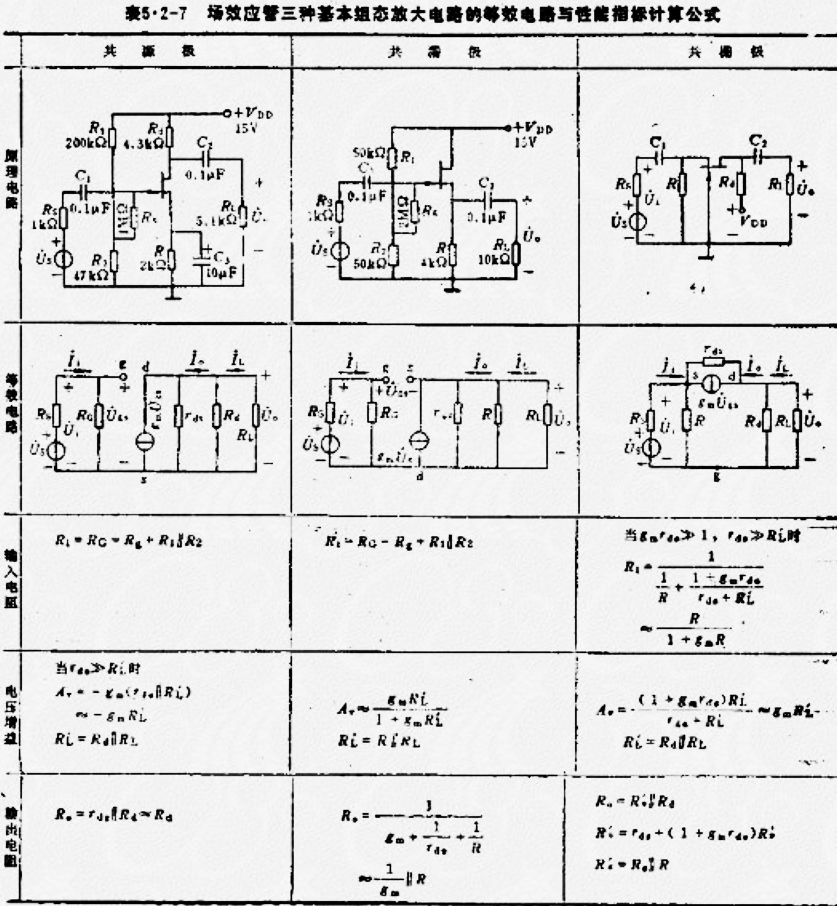

结型场效应管组成三种基本组态放大器等效电路和性能指标计算表达式,如下图所示:
场效应管有正向受控作用
可组成:共源极放大器+共漏极放大器+共栅极放大器
偏置电路
场效应管类型不同工作在放大区,要求栅极电压极性不同;
结型场效应管:栅源与漏源电压极性相反
增加型MOS管:栅源与漏源电压极性相同
耗尽型MOS管:栅偏压极性,可正偏,零偏或负偏。
单电源偏置:

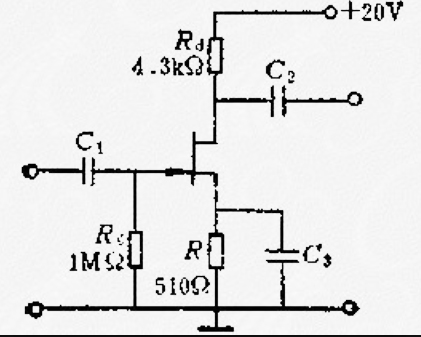

N沟道结型场效应管自偏电路图如下所示
应用于:结型和耗尽型MOS管放大电路;
栅源电压为UGS=RID

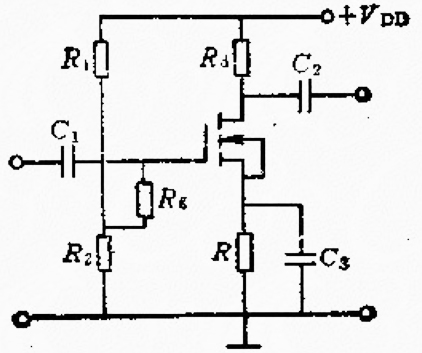

N沟道增强型MOS管放大电路混合偏置电路图如下所示:
应用于各种场效应管放大器。
栅源电压计算表达式如下所示:
场效应管放大器等效电路与性能指标计算公式如下所示:
