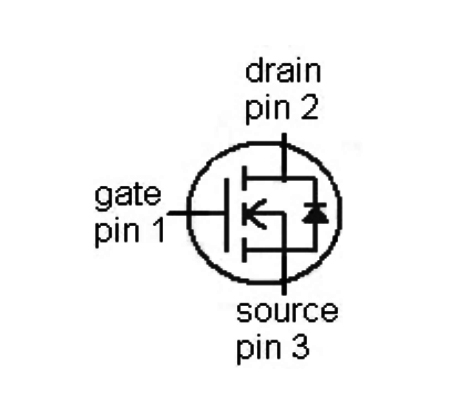

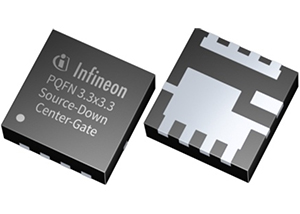

OptiMOS™ 40V是开关电源（SMP）中同步整流的理想选择，例如服务器和台式机中的SMP。此外，这些器件可用于广泛的工业应用，包括电机控制和快速开关DC-DC变换器。 英飞凌MOS场效应管BSZ034N04L功能概述 1.出色的门极充电x R DS（on）产品（FOM） 2.极低导通电阻Rds（on） 3.适用于快速切换应用 4.符合RoHS标准-无卤素 5.MSL1额定值 优势 1.最高的系统效率 2.不需要并联 3.功率密度增加 4.降低系统成本 5.极低电压过冲 潜在应用 1.同步整流 2.隔离DC-DC转换器 3.控制电机 4.Or-ing开关

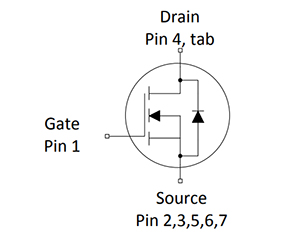

英飞凌MOS场效应管BSC026N08NS5功能概述 1.优化同步整流 2.适用于高开关频率 3.输出电容减少高达44% 4.R DS（on）减少高达44% 优势 1.最高的系统效率 2.降低开关和传导损耗 3.不需要并联 4.功率密度增加 5.低电压过冲 英飞凌MOS场效应管BSC026N08NS5潜在应用 1.电信 2.服务器 3.太阳能 4.低压驱动器 5.轻型电动汽车 6.适配器

衰减器应用中有：CMOS场效应管R2R电阻/双电阻梯式数模转换器； 作用：电流电压转换器外部运算放大器，强制一个电流输出端连接到虚地； 运算放大器能生成预期输出电压，DAC的标准输入是交流或直流都可。 倒相是输入和输出间的正常状态，电路需双电源。如何避免倒相并使用单一电源运行 DAC作数字可编程电阻器，代码更改输入电压和DAC IOUT1输出电流端间的有效电阻。可实现方法如上图所示: 分压器：AD5415，双12位电流输出DAC一半； A1：运算放大器； 作用：强制IOUT2A输出电流端电压； 此电压符合IOUT1A输出电流端电压；

MOS场效应管模型分类： 基于阈值电压模型Threshold Voltage-based，如：BSIM3+BSIM4 基于电荷模型Charge-based，如：BSIM6+EKV BSIM6模型：仿真工具中CMOS工艺标准模型 MOS场效应管模型 数字电路中，用简单开关模型，电阻-电容（RC）模型；  模拟电路中，用不同偏置条件，不同频率模型； 而亚微米电子元器件，得考虑沟道长度调制，速度饱，短沟道效应； 仿真软件中，BSIM模型； BSIM全称：Berkeley Short-channel IGFET Model IC设计中，第一步手算，BSIM模型参数数百，因此采用简化模型，如：平方率模型； 但平方率模型局限性： 1.不能包含很多短沟道效应； 2.适用MOS场效应管偏置在强反型区；

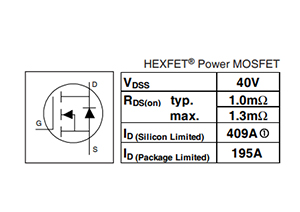

OptiMOS™ 560V适用于开关模式电源（SMP）的同步整流，如服务器、台式机和平板电脑充电器。此外，这些器件是一个理想的选择，广泛的工业应用，包括电机控制，太阳能微型逆变器和快速开关直流-直流变换器。 英飞凌infineon MOS场效应管BSC034N06NS功能概述 1.优化同步整流 2.比替代设备低40%（开） 3.FOM比同类设备提高40% 4.符合RoHS标准-无卤素 5.MSL1额定值 英飞凌infineon MOS场效应管BSC034N06NS优势 1.最高的系统效率 2.不需要并联 3.功率密度增加 4.降低系统成本 5.极低电压过冲 英飞凌infineon MOS场效应管BSC034N06NS潜在应用 1.同步整流 2.太阳能微型逆变器 3.隔离DC-DC转换器 4.12-48V系统的电机控制 5.Or-ing 开关

OptiMOS™ 60V是开关电源（SMP）中同步整流的理想选择，例如服务器、台式机和平板电脑充电器。此外，这些器件还可用于广泛的工业应用，包括电机控制、太阳能微逆变器和快速开关DC-DC变换器。 英飞凌MOS场效应管BSC076N06NS3 G功能概述 1.出色的门极充电x R DS（on）产品（FOM） 2.极低导通电阻Rds（on） 3.适用于快速切换应用 4.符合RoHS标准-无卤素 5.MSL1额定值 优势 1.最高的系统效率 2.不需要并联 3.功率密度增加 4.降低系统成本 5.极低电压过冲

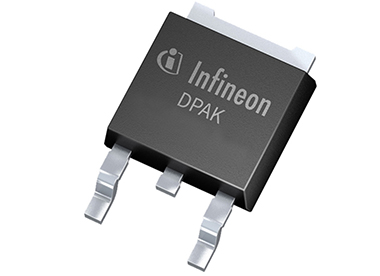

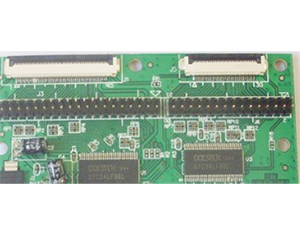

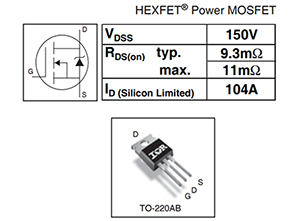

mos管封装是什么 MOS管封装是mos管在制作完成后，给他加一个外壳； 此外壳作用：支撑+保护+冷却+隔离+电气连接； MOS管安装在PCB上方式：插入式+表面贴装式 插入式：MOS管管脚穿过PCB安装孔焊接在PCB 上； 表面贴裝式：MOS管管脚及散热法兰焊接在PCB表面焊盘上； 法兰焊接：管子与管子相互连接零件，连接于管端； 8脚贴片mos管引脚 P=P沟道场效应管 N=N沟道场效应管 P+N=P与N沟道场效应管各一只 N+P  MOS管参数 = N沟道MOS场效应管参数+P沟道MOS场效应管参数 MOS场效应管主要参数： 耐压+最大电流+最大功率； 降压转换器参数： 输出最大电流+输入最高电压+内置振荡器频率；

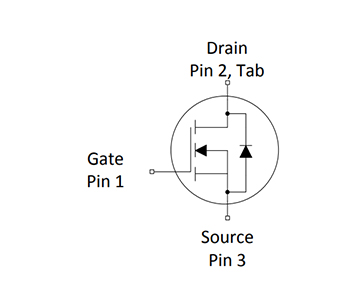

MOS管作用（MOS管在电路中的作用） 1.电子开关作用； 2.恒流源作用； 3.可变电阻作用； 4.放大电路作用； 5.阻抗变换作用，多级放大器的输入级作阻抗变换；MOS场效应管工作原理 N沟道与P沟道工作原理一样 MOS管利用Vgs控制感应电荷数量，来改变感应电荷所形成的导电沟道，最终达到控制漏极电流； Vgs是栅极相对源极的电压；

PMOS管衬底要与源极连接，漏心极电压Vds < 0， 确保：两个P区与衬底间PN结均为反偏，在衬底顶表面左近构成导电沟道，栅极对源极的电压Vgs < 0。 Ｖds≠Ｏ导电沟道构成后，漏极与Ｄ源极Ｓ间加负向电压， 源极与漏极间有漏极电流Ｉd流通，Ｉd随Vds而增加， Ｉd沿沟道产生压降使沟道上各点与栅极间电压不再相等，此电压削弱栅极中负电荷电场作用，使沟道从漏极到源极逐渐变窄． Ｖds增大到Ｖgd＝Ｖgs（TH），沟道在漏极左近呈现预夹断． 导电沟道构成，Vds=0，栅极与源极间加负电压Vgs，有绝缘层存在，因此没电流；

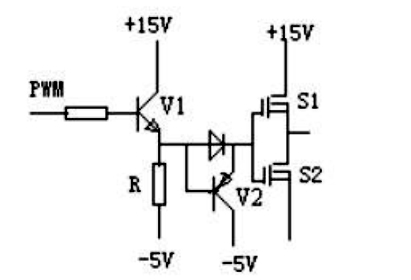

MOS管（场效应管）经常失效，有时驱动IC也跟着损坏，如何解决此问题呢？ 可用一个电阻来解决MOS管失效问题；典型半桥自举驱动电路，自举电路因技术简单，成本低，因此在高端MOS管栅极驱动电路广泛应用； 如上图所示：有寄生电感存在，高端MOS管（场效应管）关闭后，低端MOS管（场效应管）体二极管钳位之前，寄生电感通过低端二极管进行续流，致VS端产生负压； 此负压大小与寄生电感是正比关系； 且此负压把驱动电位拉到负电位，引起驱动电路异常，有可能引起自举电容过充电，让驱动电路损坏，或栅极损坏；
