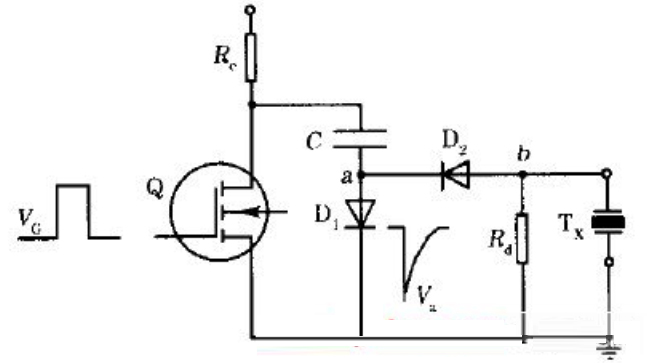

电容瞬间放电电路图
如下所示
电路组成:Rc+Q+C +D1 D2
Rc=旁路电阻
Q=N 沟道绝缘栅场效应管
C=能量存储电容
D1 D2=开关二极管
TX =传感器
Rd作用:改变激发超声波幅值大小,调节激发能量。
场效应管Q栅极输入控制脉冲
Q栅极=低电位
栅极与源极间电压VDS=0,Q关断,C 通过Rc和D1充电,
时间常数决定充电时间,最大脉源极电压
最大脉源极电压=正电压,Q导通,C 存储能量→场效应管Q→D2向TX 放电,TX中激发出超声波;
