接地的定义和作用

“地”在电子技术中的定义是：作为电路或系统基准的等电位点或平面。 电路图和电路板上的GND代表地线或零线。 开关电源中比较常见的“地”主要有交流地、直流地、模拟地、数字地、信号地等。



地的符号
接地是指将电路与大地连接在一起，以形成电路的参考点和电流的回路。 接地的主要作用是保证电路的安全和稳定。



在电路中，接地可以发挥以下作用：

保护电路中的人员和设备

通过接地，电路中的电流可以回流到地面，从而保护人员和设备免受电击等危险。

抑制电磁干扰

在电路板中，许多信号和电源线都需要接地。 这些接地点可以消除信号和电源线之间的电磁干扰，提高电路的可靠性和稳定性。



稳定电压和电流

在电路板中，接地还可以稳定电压和电流，使其在一定的范围内保持稳定。



电路板中常见接地方式

在电路板中，有三种常见的接地方式：单点接地、多点接地、混合接地和虚地。

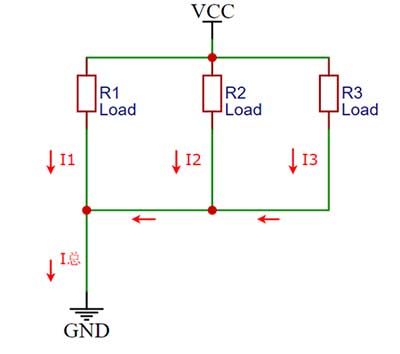

单点接地

单点接地是指将所有信号和电源线都连接到同一个接地点。 这种方式最简单，也最容易实现。 但是，如果电路板很大或者电流很大，单点接地就可能会导致接地电阻过大，从而影响电路的稳定性和可靠性。



多点接地

多点接地是指将信号和电源线分别连接到不同的接地点。 这种方式可以有效降低接地电阻，减少电磁干扰和信号反射等问题。 但是，多点接地需要在电路板设计和制造中进行精密的控制，以确保各个接地点的电位相同。 如图2-2所示：



混合接地

混合接地就是结合单点接地与多点接地的接地方式，一般是在单点接地的基础上通过一些电感或电容多点接地。 因为电感、电容在不同的频率下有不同的阻抗从而构成不同的接地结构。 混合接地多适用于工作在混合频率下的电路。


虚地

虚地是指将接地点连接到其他信号线上而不是实际的地线。 虚地可以在电路板设计中消除地环路，并减少电磁干扰。 但是，虚地需要精密的控制和测试，以确保其正常工作。



电路板中的接地规范和标准

在电路板设计和制造中，必须遵守各种接地规范和标准，以确保电路板的稳定性和可靠性。 以下是几个常见的接地规范和标准：


IPC-2221B

IPC-2221B是电路板设计的标准规范，其中包括了电路板的接地设计要求。 该规范要求在电路板设计中，必须确保信号和电源线的接地点距离尽量短，以减少接地电阻和电磁干扰。



IPC-A-600

IPC-A-600是电路板制造的标准规范，其中包括了电路板的接地制造要求。 该规范要求在电路板制造中，必须使用可靠的接地方法，并避免接地线松动和接触不良等问题。



UL认证

UL认证是指通过美国安全实验室（Underwriters Laboratories）的认证，确保电子产品的安全和可靠性，在UL认证中，接地是其中一个必须满足的要求之一。
