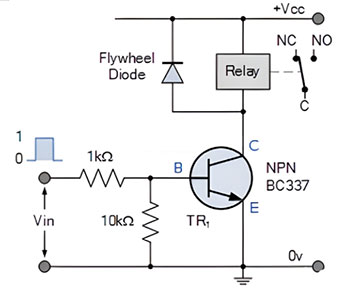

NPN继电器开关电路

当由于晶体管的开关作用向线圈供电时
由于欧姆定律（I = V / R）所定义的线圈直流电阻
将流过最大电流，其中一些电能存储在继电器线圈的磁场内



当晶体管切换为“ OFF”时，流经继电器线圈的电流减小，磁场消失，磁场中存储的能量必须到达某个位置，并且在线圈上试图保持继电器线圈中的电流时会在线圈两端产生反向电压，此动作会在继电器线圈上产生一个高电压尖峰，如果堆积会损坏开关NPN晶体管。



防止损坏半导体晶体管，在继电器线圈两端连接了一个“续流二极管”，也称为续流二极管，续流二极管将线圈两端的反向电压钳位到大约0.7V，耗散了存储的能量并保护了开关晶体管，续流二极管仅在电源为极化直流电压时适用，AC线圈需要不同的保护方法，使用了RC缓冲电路。
