闪烁噪声是如何产生的

当器件内部，载流子在不连续的材料上移动时，会随机的遭遇到捕获和释放，进而产生闪烁噪声。

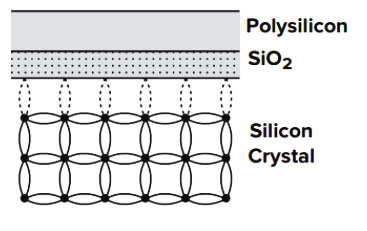

MOS管中栅极的氧化层与硅介质层之间，就存在不连续性。

.

在CMOS管工艺中，闪烁噪声取决于接触面的纯度，如果从一种CMOS工艺换到另一种CMOS管工艺时，闪烁噪声的值可能会大不相同。

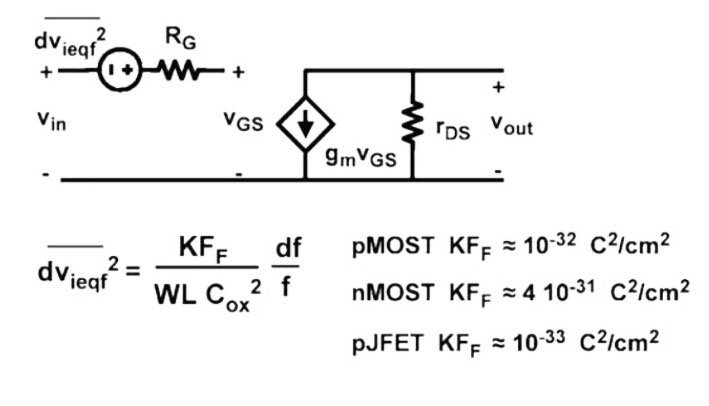

在饱和区时，闪烁噪声可以用与栅极级联的电压源来表示，粗略地可以表示为：





此处可以看到，薄的氧化层(Cox大)，或者大的WL值，闪烁噪声会相对较低。所以，在低噪声设计中，经常会看到大面积管子的设计。

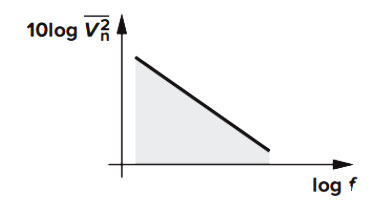

而且，闪烁噪声的谱密度与频率呈反比。如下图所示：

由于硅中的载流子寿命大约为几十微秒（相对较长），因此产生的电流波动集中在较低频率，因为这个原因，闪烁噪声又被称为1/f 噪声。

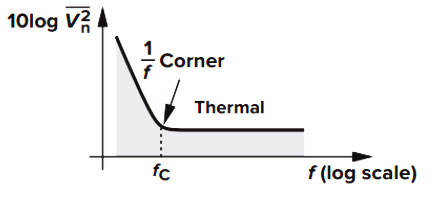

为了量化给定器件的1/f噪声与热噪声之间的关系，可以把这两种噪声谱密度，放在同一坐标轴下，1/f噪声 “拐角频率“，是一个分界点，左侧是闪烁噪声占主要地位，右侧是热噪声占主要地位。



如果所关注的频率比较高时，就可以不用考虑闪烁噪声的影响。

但是，闪烁噪声，在某些应用情况下，确实会造成很大的困扰。



当采用零中频接收架构，且信道带宽比较窄的时。



闪烁噪声的影响

所有的中频为零中频的接收机，都会受到闪烁噪声的影响.采用的是二次变频的超外差接收机，在第二中频时，采用的是零中频，那么闪烁噪声也会是个困扰。

假设有一个零中频接收机，处理的是信道带宽为200KHz的信号，如GSM信号。

而接收机的基带闪烁噪声拐角频率为200KHz。



当信道带宽很窄的时候，闪烁噪声会对有用信号的信噪比产生比较大的影响。

为了规避闪烁噪声的影响，可能会去选择低中频接收机架构。
