大功率光伏逆变器组成：多个 PV 电池板串联连接，实现进入逆变器输入端的高直流输入电压。

将优化器部署到相应的 PV 电池板，可获得超高效率

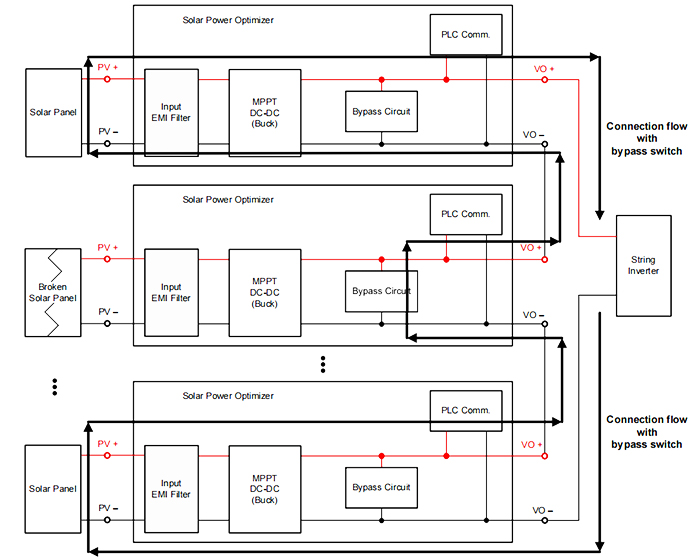

如下图所示

PV电池板串实际上通过优化器的输出端相互连接。



输出旁路电路的作用

原因：所有 PV电路板均以串联方式连接，如果任何一个太阳能电池板发生故障，则PV电池板串的电压会崩溃。



解决方案：输出旁路电路

为受损坏的优化器周围的组串电流提供一条并行路径。

上图所示，在其中一个PV电路板断开时，旁路功能的工作。
