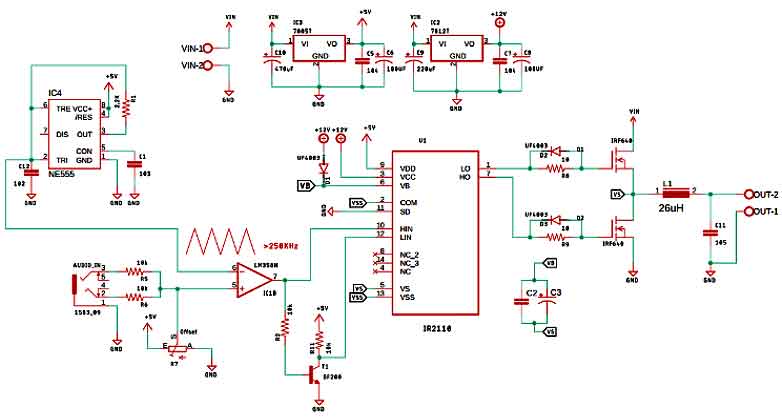

MOS场效应管高效D类音频放大器电路原理图

构建电路在 PerfBoard 上，在一块穿孔板上制作了电路。

这样做的原因：

1.电路简单;

2.修改快速;



用铜线完成大部分连接，但在某些最后阶段，使用一些连接线来完成构建。

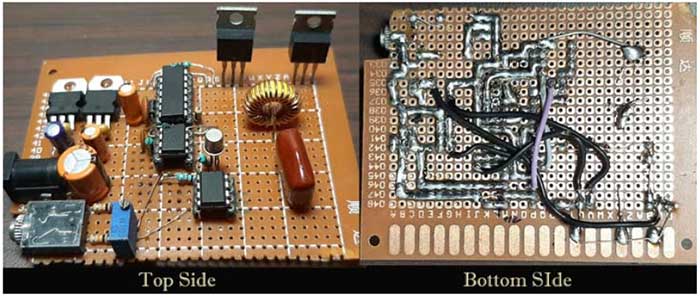

完成穿孔板电路：




基于运算放大器的 D 类音频放大器通用组件组成：

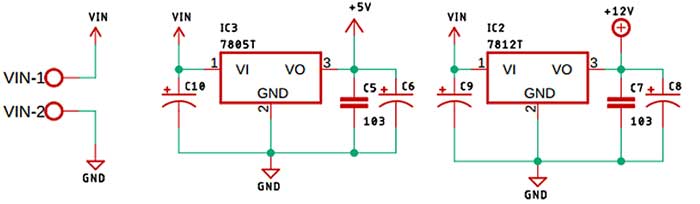

输入电压调节器：

用 5V 稳压器 LM7805 和 12 伏稳压器 LM7812 调节输入电压。

要用 13.5V 直流适配器为电路供电，5V 和 12V 电源为 NE555 和 IR2110 IC 供电。

带有 555 非稳态多谐振荡器的三角波发生器：
