电源调试时，用高压差分探头，不适用测Crosstalk波形。

Crosstalk的幅度范围在±10V以内，高压差分探头的衰减倍数大。

导致：测量误差大、噪声大。



高压差分探头前端

1.测量线很长，相当于一个天线，会接收到SiC MOS场效应管开关过程中快速变化的电流产生的干扰信号，影响测量结果。

2.测量线，可看做电感，让测量结果，出现本不存在的震荡。



测量下管Crosstalk波形实测结果

高压差分探头测量，Crosstalk波形粗，高震荡幅度

正向Crosstalk尖峰 > SiC MOSFET Vth（3.5V）

但，此时并未发生误导通，测试结果是有问题的，同时负向Crosstalk尖峰也 > SiC MOS场效应管栅极耐压极限-10V。



用光隔离探头，Crosstalk波形线条变细，同时正向和负向Crosstalk尖峰都在可接受范围之内。

因：光隔离探头可选择更小的衰减倍数，探头前段与器件的连接，可实现最小环路连接。



测量上管Crosstalk波形

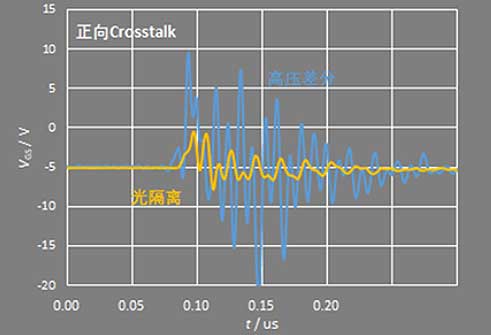

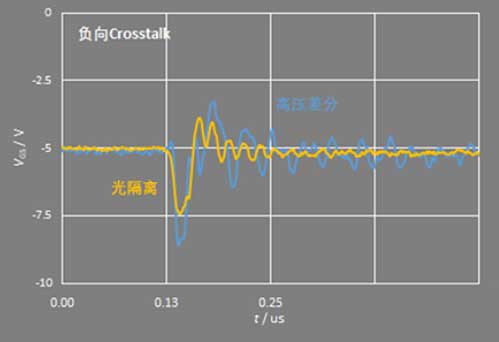

实测波形如下图所示：

高压差分探头

波形离谱，震荡幅度 > 正向10V反向20V

光隔离探头

测波形在可接受范围之内，光隔离探头极佳高频共模抑制比。
