MOS管检测

检测工具选择：指针式万用表

原因：数字表不适宜测量半导体器件；

如：功率型MOS管开关管是N沟道增强型，封装TO-220F，电极排一致，三只引脚向下，

印有型号面向人，左侧引脚=栅极，右测引脚=源极，中间引脚=漏极；





指针式万用表检测

万用表如何使用

欧姆挡检测MOS管

指针式万用表欧姆挡的欧姆中心刻度 <小于12Ω（500型表为12Ω），当R×1挡时可有大电流，PN结正向特性判断比较准确；

R×10K挡内部电池 > 9V，此时检测PN结反相漏电流时比较准确，否则漏电无法检测出。

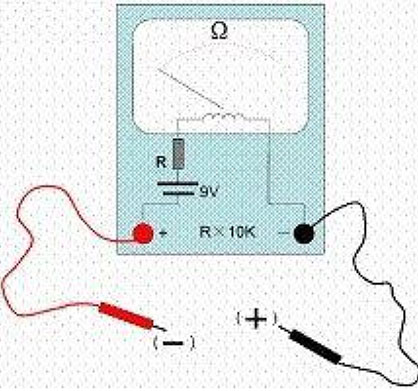

R×10K挡：内部电池9V+1.5V=10.5V，此电压可判断PN结点反相漏电，

红表笔：负电位（接内部电池的负极），黑表笔：正电位（接内部电池的正极）

如下图所示：



检测步骤

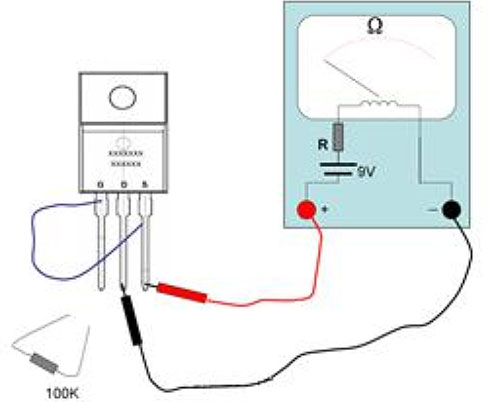

红表笔接MOS管源极S，黑表笔接MOS管的漏极D，

表针指示=无穷大，

如有欧姆指数，则被MOS管有漏电现象，不能用;

如下图所示：

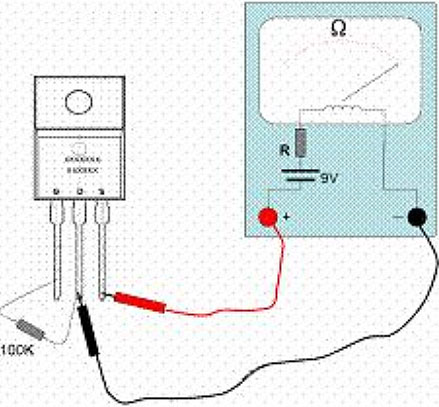

保持此状态：

用100K～200K电阻连栅极和漏极

表针指示欧姆数=0欧姆（越小越好），正电荷通过100K电阻对MOS管栅极充电，产生栅极电场；

因电场产生导致导电沟道致使漏极和源极导通，万用表指针偏转，偏转角度大（欧姆指数小）则放电性能好；







在上图状态下；把连接电阻移开，万用表指针MOS管导通指数不变，

因电阻对栅极充的电荷还在，栅极电场继持，内部导电沟道保持，

此为绝缘栅型MOS管特点。

若：电阻拿开表针会逐步退回到高阻甚至退回到无穷大，则MOS管栅极漏电。





用一根导线连MOS管栅极和源极，万用表指针返回到无穷大，

导线连接使MOS管栅极电荷释放，内部电场消失；

导电沟道消失，漏极和源极间电阻变成无穷大;





一般情况来说，电子元器件损坏即选择相同型号更换，如果没有即用其它来替换，

所以必须考虑：参数，尺寸，功能等；



MOS管更换原则

1.原型号

2.不要追求功率比原先大

原因：功率大，输入电容大，或与激励电路不匹配；

激励灌流电路充电限流电阻值与MOS管输入电容有关，即使MOS管开与关性能变坏，

因此，输入电容参数要一致；

3.更换损坏的MOS管同时，周边灌流电路电子元器件也要更换；

原因：

A：与MOS管损坏元原有关，可能引起损坏原因是灌流电路电子元器件不好；

B：MOS管损坏，击穿瞬间，灌流电路电子元器件也有可能损伤；
