  • 增强型MOS管是什么意思-MOS管知识-竟业电子

       时间:2020/8/3       阅读:1979    关键词:MOS管



    MOS管分类:增强型+耗尽型

    什么是增强型

    VGS=0  MOS截止状态加正VGS多数载流子被吸引到栅极,增强此区载流子所形成导电沟道

    N沟道增强型MOS是左右对称拓扑结构P型半导体上生成一层SiO2 薄膜绝缘层

    用光刻工艺扩散两个高掺杂N型区N型区引出电极漏极D+源极S

    源极漏极间绝缘层上镀一层金属铝作为栅极G

    VGS0  极与两个背靠背二极管相当,极与间加电压不会在此间形成电流;

    栅极加电压0VGSVGS(th)栅极衬底间形成电容电场作用将靠近栅极下方P型半导体多子空穴向下方排斥出现了一薄层负离子耗尽层

    VGSVGS(th)   VGS(th)=开启电压,栅极电压较强,靠近栅极下方P型半导体表层中聚集较多电子,形成沟道,漏极源极沟通



    此时加有漏源电压,可以形成漏极电流ID

    栅极下方形成导电沟道中电子,与P型半导体载流子空穴极性相反,反型层。

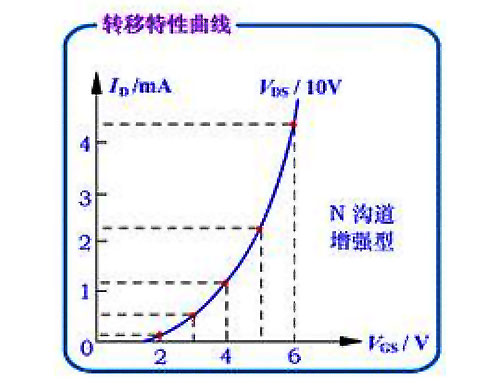

    VGS继续增加ID不断增加。



    VGS0  ID0  VGSVGS(th)  出现漏极电流,此种MOS被称为增强型
