什么是米勒效应

米勒效应英文全称Miller effect，是电容的放大。

原理：在反相放大电路中，输入—输出间分布的电容、寄生电容，因放大器放大作用，等效到输入端电容值增大到1+K倍；

K=放大电路电压放大倍数

密勒效应可改变放大器输入阻抗（任何输入与其它高放大节间阻抗）；



米勒效应对MOS管开关的影响

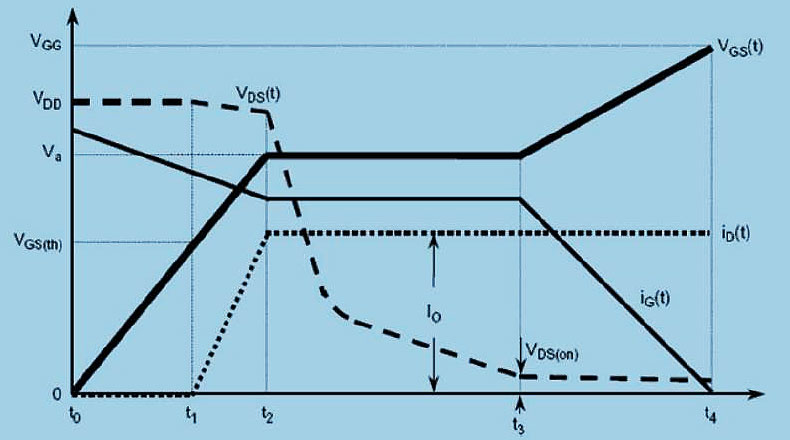

MOS管栅极驱动过程：驱动源对MOS管输入电容Cgs充放电过程。

电容Cgs达到门槛电压，MOS管导通状态，Vds下降，Id上升，MOS管进入饱和区；



因米勒效应

Vgs持续一段时间后，不再上升，Id达最大值，Vds一直下降，

米勒电容充满电时：

Vgs上升=驱动电压值，MOS管进入电阻区，Vds降到最低，导通结束；

Vgs在一段时间稳定值：

原因：

MOS导通前，电压：D极 > G极

MOS管 寄生电容Cgd储存电量需的导通时注入G极与它的电荷中和，

MOS管完全导通：电压：D极 < G极

米勒效应致MOS管开通损耗增加，不能进入开关状态；



米勒效应不会消失，米勒平台：MOS管在“放大区”，GS电压上升过程中的一个平台或凹坑。
