英飞凌infineon CoolMOS™ SJ MOSFET和CoolSiC™ 双四路DPAK（DDPAK/QDPAK）中的肖特基二极管Gen 6

用于高功率应用的创新顶侧冷却SMD解决方案

借助DDPAK封装，英飞凌infineon科技推出了首款顶侧冷却表面安装器件（SMD）封装，用于PC电源、太阳能、服务器和电信等高功率SMPS应用。现有高压技术的优势

600V CoolMOS™ G7超级结（SJ）MOSFET、CFD7、S7和CoolSiC™ 肖特基二极管650V G6与顶侧冷却的创新概念相结合，为PFC等大电流硬开关拓扑提供了系统解决方案，为LLC拓扑提供了高端效率解决方案。

凭借最新的QDPAK封装，Infineon进一步扩展了顶部冷却产品。QDPAK封装是DDPAK的两倍大，可用于更高功率的应用。它不仅是SMPS应用的完美选择，而且为静态和慢速开关应用提供了好处，因此也可在CoolMOS中使用™ S7（解决工业应用）和S7A系列（解决汽车应用）。

基于SMD的SMPS设计支持快速切换，并有助于减少与诸如普通to-220或TO247封装之类的长引线封装相关联的寄生电感。在当今基于SMD的设计中，输出功率受到PCB材料的热极限的限制，因为热量必须通过板耗散。得益于DDPAK和QDPAK的顶侧冷却概念，板和半导体的热去耦成为可能，从而实现更高的功率密度或提高系统寿命。

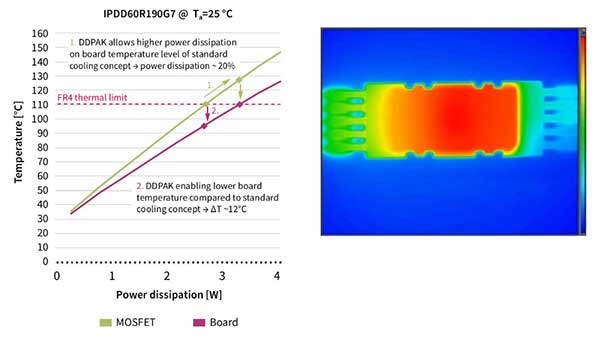

功耗提高约20%

基于DDPAK的SMD解决方案允许在标准冷却概念的板温度水平上达到高达20%的功耗，从而在给定的形状因子下实现更高的功率密度。

~12°C下板温度

基于DDPAK的SMD解决方案允许在标准冷却概念的输出功率水平上，在约12°C的较低板温度下驱动应用，从而延长系统寿命。这同样适用于QDPAK封装。得益于顶部冷却，客户可以提高功率密度或系统寿命。

用于高功率应用的创新顶侧冷却SMD解决方案
DDPAK&QDPAK提供一个内置的4英寸开尔文源配置和非常低的寄生源电感。独立引脚“源感应”为驱动器提供未受干扰的信号，从而提高了易用性。这种4引脚功能与英飞凌最新的超级结MOSFET和CoolSiC的结合™ 肖特基二极管技术确保了最高的效率水平，并使客户能够达到80 PLUS®钛标准。



DDPAK和QDPAK软件包的主要功能和优点
主要功能
创新的顶侧冷却概念
内置第4引脚Kelvin源配置和低寄生源电感
TCOB能力>2000次循环，符合MSL1标准且完全不含铅



主要优点
板和半导体的热去耦允许克服PCB的热限制
寄生源电感的降低提高了效率和易用性
实现更高的功率密度解决方案
超越最高质量标准



主要功能-CoolMOS™ G7，冷却MOS™ CFD7和CoolSiC™ G6采用DDPAK和QDPAK封装
CoolMOS™ G7和CFD7
提供同类最佳FOM RDS（开）x Eoss和RDS（关）x Qg
实现最高能效
用于CoolMOS™ 的最低Qrr和同类最佳集成快体二极管P7
CoolMO™ G6

提供一流的VF和FOM Qc x VF
提高了dv/dt的耐用性
与CoolMOS™轻松有效的匹配 7个超级结MOSFET系列
实现最高能效
