  • 在使用SiC MOS场效应管时低传播延迟很重要-MOS场效应管知识-竟业电子

       时间:2023/7/26       阅读:751    关键词:MOS场效应管



    低传播延迟
    在高频电源系统中很重要
    因SiC MOS场效应管等WBG器件,可用高频电源系统。
    在这些系统中,更高的频率能够最大程度地减少滤波组件,从而最大程度地减小系统,因此能够实现更高的功率密度。

    更高的频率即有更高的开关损耗,要降低损耗。
    传播延迟是栅极驱动器的关键参数之一
    它可能会影响高频系统的损耗和安全性

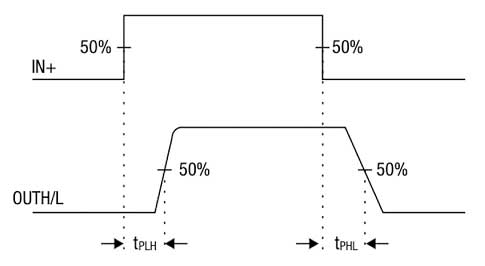

    传播延迟定义为:从输入的 50% 到输出的 50% 的延时时间
    如下图所示

    在使用SiC MOS场效应管时低传播延迟很重要
    该延迟会影响器件之间切换的时序,这在器件之间的死区时间或关断时间受限的高频应用中至关重要。
    死区时间是必需的,用于确保两个器件不会同时导通,而同时导通可导致击穿并降低效率。

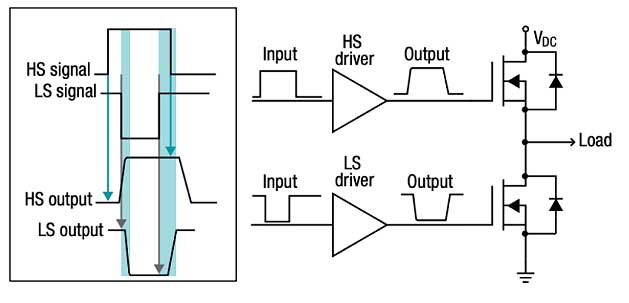

    当死区时间 < 传播延迟
    则两个器件同时导通
    如下图所示

    在使用SiC MOS场效应管时低传播延迟很重要

    死区时间 > 传播延迟
    导致系统效率降低

    在使用 SiC MOS场效应管时该结果很重要,因为在死区时间期间电流会向回流过体二极管。该二极管两端的压降很大,会增加损耗。

    传播延迟在以下应用也很重要
    并联 MOS场效应管 和 IGBT 并以最小的导通延迟差异同时驱动它们
    用具有低传播延迟的栅极驱动器,在高频系统中提高效率。
