    NPN晶体管开关电路开与关的分析

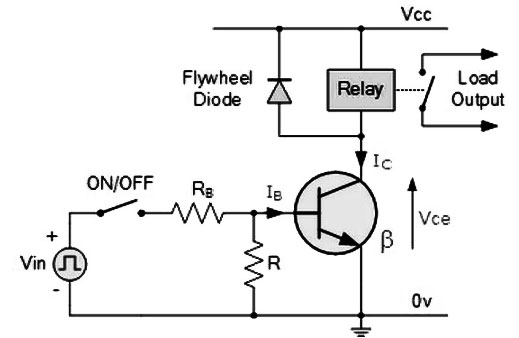

    上面电路与公共发射器电路相似

    不同:晶体管作为开关操作晶体管需要完全“关”(截止)或完全“开”(饱和)。

    理想状态

    晶体管开关在“完全关闭”时,集电极和发射极之间的电路电阻为无穷大,导致流过它的电流为零,

    “完全打开”时,集电极和发射体之间的电阻为零,导致电流最大。



    实践中
    晶体管被“关”时,小的漏电流流过晶体管
    当完全“开”时,器件的电阻值较低,导致其两端的饱和电压(VCE)较小。

    即使晶体管不是一个完美的开关,在截止和饱和区域,晶体管消耗的功率都处于最小值。

    为了使基极电流流动,必须通过将基极输入端子增加到硅器件所需的0.7伏以上,使其比发射极更正。

    通过改变该基极-发射极电压VBE,基极电流也被改变,并且基极电流又控制流过晶体管的集电极电流的量

    当集电极电流达到最大值时,晶体管被称为饱和。基极电阻器的值决定了需要多少输入电压和相应的基极电流才能将晶体管完全“导通”。
