    集电极晶体管电路开路

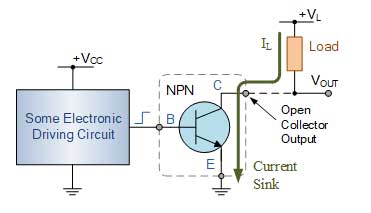

    集电极晶体管电路开路

    上图显示了开路集电极开关电路的典型布置,其可用于驱动机电型器件以及许多其他开关应用。NPN晶体管基极驱动电路可以是任何合适的模拟或数字电路。晶体管的集电极连接到要切换的负载,晶体管的发射极端子直接连接到地。



    对于NPN型集电极开路输出,当控制信号施加到晶体管的基极时,它导通,连接到集电极端子的输出通过现在导通的晶体管结下拉到地电位,为连接的负载供电并导通。因此,晶体管切换并通过负载电流,IL,其使用欧姆定律确定为:

    Load Current, Iload  =  Voltage across load / Resistance of load



    当晶体管正基极驱动被移除(OFF)时,NPN晶体管停止导通,负载(可能是继电器线圈、螺线管、小型直流电机、灯等)断电并关闭。然后,输出晶体管可以用于控制外部连接的负载,因为NPN晶体管的集电极开路的电流吸收开关动作充当开路(OFF)或短路(ON)。

    这里的优点是集电极负载不需要连接到与晶体管驱动电路相同的电压电势,因为它可以使用更低或更高的电压电势(例如12伏或30DC)。



    同样,通过简单地改变输出晶体管,可以使用相同的简单数字或模拟电路来切换许多不同的负载。例如,10mA时为6 VDC2N3904晶体管),或3安培时为40 VDC2N3506晶体管),或者甚至使用集电极开路的达林顿晶体管。
