  • NMOS场效应管反相器工作原理及构成电路分析-竟业电子

       时间:2023/4/24       阅读:2525    关键词:MOS场效应管



    NMOS场效应管逻辑门电路组成:N沟道MOSFET

    NMOS逻辑门电路基本构件:NMOS反相器

    工作管:增强型元件,负载管可强型也可耗尽型。



    是以增强型元作为负载管的NMOS反相器的工作原理

    NMOS场效应管反相器工作原理及构成电路分析

    NMOS场效应管反相器原理电路

    T1=工作管

    T2=负载管

    gm2=T2管的跨导

    gm1=T1管的跨导

    都是增强型器件

    T1T2制成工艺相同,开启电压VT相同

    T2栅极与漏极同接电源VDDT2总工作在恒流区,导通状态。



    当输入vI=高电压,vI>VTT1导通,输出vO

    vI=低电压值,由T1T2两管导通时,由呈现的电阻值之比决定。

    gm1 > gm2,以保证输出低电压值在+1V左右。



    当输入电压vI=低电压,vIT1截止,输出vO为高电压。

    T2一值导通状态,因此输出高电压值约为VDDVT

    gm1=100200

    =gm2=515

    T1导通,等效电阻Rds1=310kΩ

    T2Rds2=100200kΩ

    负载管导通电阻,是随工作电流而变化的非线性电阻。



    NMOS门电路:在NMOS反相器上制成

    NMOS或非门电路

    如下电路

    NMOS场效应管反相器工作原理及构成电路分析
    输入AB中任一个为高电平,与它对应的MOSFET导通时,输出为低电平;

    AB全为低电平时,所有工作管都截止时,输出才为高电平。

    可见电路具有或非功能,即
    NMOS场效应管反相器工作原理及构成电路分析

    或非门工作管:并联,增加管子数,输出低电平基本稳定,整体电路设计简便。

    NMOS门电路是以或非门为基础。

    应用于大规模集成电路。



    逻辑门电路性能

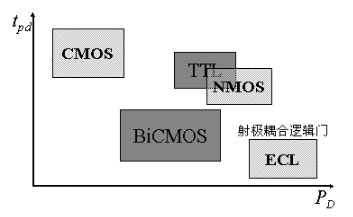

    如下图所示

    NMOS场效应管反相器工作原理及构成电路分析

    技术参数传输延迟时间Tpd和功耗PD
