  • 开关元器件MOS场效应管传导损耗-MOS场效应管知识-竟业电子

       时间:2023/4/14       阅读:733    关键词:MOS场效应管



    如下图所示

    开关元器件MOS场效应管传导损耗

    MOS场效应管和二极管是DC-DC转换器拓扑产生功耗的主因。

    损耗:传导损耗和开关损耗。



    电流流过回路器件导通时,MOSFET导通电阻RDS(ON)二极管正向导通电压决定传导损耗



    MOS场效应管传导损耗

    PCOND(MOSFET) (使用平均电流) = IMOSFET(AVG)²*RDS(ON)*D

    开关元器件MOS场效应管传导损耗

    可得出SMPSMOSFET传导损耗接近值

    原因电流线性上升产生功耗 > 平均电流得功耗

    “峰值”电流计算

    对电流峰值和谷值间的电流波形的平方进行积分得到估算值。

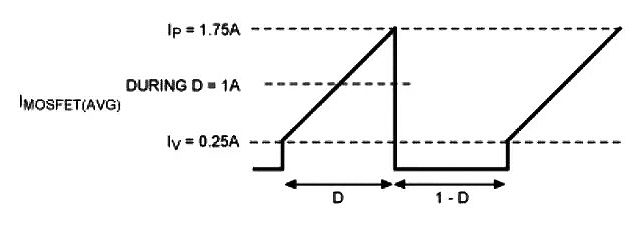

    上图典型的降压型转换器的MOS场效应管电流波形,用于估算MOSFET的传导损耗



    准确估算损耗

    PCOND(MOSFET) = [(IP3 - IV3)/3] *RDS(ON)*D
    = [(IP3 - IV3)/3] * RDS(ON)* VOUT/VIN



    利用IP IV 间电流波形I²的积分替代简单的I²项。
    IP=电流波形峰值

    IV=电流波形谷值

    如上图所示

    MOSFET电流从IV 线性上升到IP

    例如:如果IV 0.25A

    IP =1.75A

    RDS(ON)=0.1Ω

    VOUT=VIN/2 (D = 0.5)

    基于平均电流(1A)的计算结果为:

    PCOND(MOSFET) (使用平均电流) = 12* 0.1* 0.5

    = 0.050W

    利用波形积分进行更准确的计算:

    PCOND(MOSFET) (使用电流波形积分进行计算)

    = [(1.753 - 0.253)/3]*0.1* 0.5

    = 0.089W

    近似78%此结果是高于平均电流计算所得结果

    峰值较小电流波形,两种计算结果差别很小,因此利用平均电流计算即可满足要求。
