如下图所示

R2是G级的串联电阻

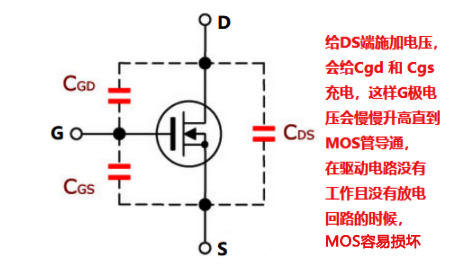

串联电阻的原因：寄生电容



在G级串联一个电阻

与 Ciss（Ciss = Cgd+Cgs）

形成一个RC充放电电路，可减小瞬间电流值

保证MOS管驱动芯片不被弄坏



或是抑制振荡

MOS管接入电路，有引线产生的寄生电感，与寄生电容一起，形成LC振荡电路。

开关方波波形，是有很多频率成分，它可能与谐振频率相同或者相近，形成串联谐振电路。



串联一个电阻解决方案

可以减小振荡电路的Q值，是振荡快速衰减，避免电路故障



G级电阻阻值选择：

阻值不要太大，太大可能会减缓MOS管的开启与通断时间，增加损耗。

但此阻值不是决对的，看情况选择

如：上图电路，G级串联阻值10K，如果是在防反接电路，阻值大可能会降低点电量工作时的功耗。
