  • MOS场效应管内部二极管用作马达控制基本电路及工作波形-竟业电子

       时间:2023/3/14       阅读:922    关键词:MOS场效应管

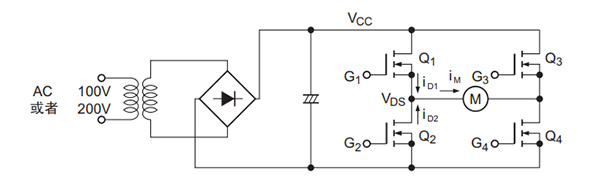

    马达控制的基本电路



    MOS场效应管内部二极管用作马达控制基本电路及工作波形

    当功率MOS场效应管的内部二极管用作马达控制电路中的整流二极管,强制性通入电流,并随后外加反向电压 时,该二极管可能会因电路和工作条件发生损坏。



    马达控制工作时的波形

    MOS场效应管内部二极管用作马达控制基本电路及工作波形



    波形图表示

    OFFQ2和Q3

    ONQ1和Q4

    Q4在Q1斩波期间总为ON状态时的波形。



    G1输入栅极驱动信号,并接通Q1、通入iD1。

    如果切断Q1的电流iD1,由马达电感积累的能量就会通过 Q2的内部二极管产生再生电流iF。



    在该状态下

    如果接通Q1,因受Q2内部二极管反向恢复时间trr的影响, Q2变为短路状态,并产生过大的恢复电流irr。



    过大恢复电流

    可能导致内部二极管的电压在恢复期间的斜线部临界点受到破坏。



    有效的方法

    可将恢复电流irr控制在较小范围内,以避免该内部二极管受到损坏。
