  • CMOS场效应管应用于触摸开关电路-竟业电子

       时间:2022/3/3       阅读:1153    关键词:MOS场效应管



    CMOS场效应管电路输入端场效应管结构电压控制+输入阻抗+不耗电流手触摸,则电路开关即可接通

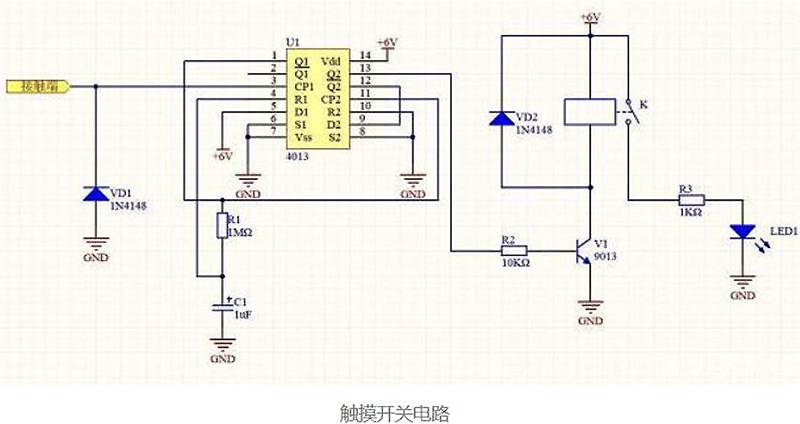

    如下电路

    CMOS场效应管应用于触摸开关电路

    稳态触发器=U1+R1+C1

    作用:执行延时和消除触摸时的干扰和抖动。

    电路输入端第3加二极管VD1为输入端保护二极管

    作用:泄放积累的电荷和过高的反向电压。

    U1接成双稳态触发器形式

    作用:控制继电器K的接通与断开。



    工作原理

    手触摸40133脚,人体感应信号送入U1CP1端,U1触发翻转,Q1将输出高电平,该高电平一路送入U1CP2端,使U1触发翻转,Q2(第13脚)输出高电平,经过R2送入V1的基极,驱动继电器K吸合,LED1点亮,表明开关已经接通。



    另一路通过电阻R1向电容C1充电,由于电容两端电压不能突变,此时U1Q1高电平加至R1上的第4脚,使得U1复位,Q1输出恢复为低电平,U1CP2端(第11脚)也为低电平。



    C1经过一小段时间充满电后,R1上的第4脚恢复为低电平,U1恢复为稳态,等待下次触发。



    U1是双稳态触发器,当U1再次被触发时,CP2端(第11脚)将再次输入高电平信号,U1再次翻转,Q2(第13脚)将变为低电平,继电器K断开,LED1熄灭。

    完成一次开、关转换过程。



    结果

    触摸端可用导线剥去绝缘皮层后的金属部分代用。

    CMOS场效应管集成电路的输入阻抗很高,只需很少的感应电量就能实现触发,因此触摸电路一般都能正常工作。
