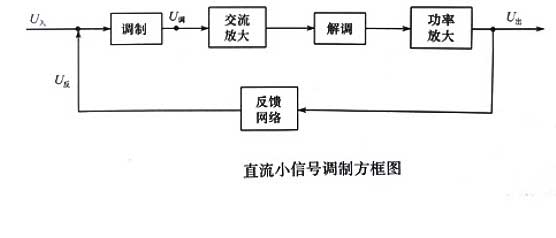

如果在直流小信号调制电路中有直流信号放大，解决方案大闭环负反馈和将直流信号调制成交流信号再进行交流放大，如下图所示：

特点：可克服温度漂移+提高线性精度+获得高放大倍数

如上图所示

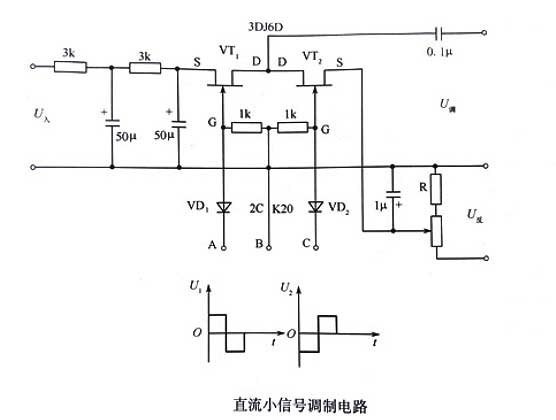

VT1、VT2工作在可变电阻区

D1、D2是防止栅压为正，即可消除调制噪音

输入滤波：用3kΩ电阻和50μF电容

频率=1000HZ

幅值=7V的方波电压

驱动电压=U1、U2

输入电压=U

U1、U2形状相同，相位相反→VD1、VD2削去正半波，分别加在VT1、VT2的删极。

→VT1、VT2轮流导通，夹断。



VT1导通，VT2夹断，U入向0.1μF电容充电；

VT2导通，VT1夹断，0.1μF电容→VT2向R放电，R上有反馈电压U反，正好与放电电流方向相反，即可U入与U反相减。



经0.1μF电容输出的调制电压U调为频率与U1、U2频率相同的交变电压。



优势

此调制电路比绝缘栅场效应管调制电路焊接调整方便，工作更可靠，

比晶体管调制电路噪音小、漂移小、调整简单。



注意

R值不可太大，一般应在100kΩ以内。



如下图所示

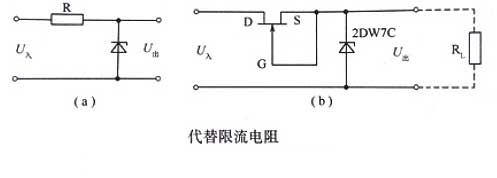

a图场效应管稳压电路，R=限流电阻，用结场型场效应管替换。

b图零栅压工作，看场效应管输出特性曲线。

UDS下降，IDS变化少。

稳压管的工作电流保证不变，提高了稳压精度。

用场效应管，允许电源变动范围，比采用限流电阻稳压电路大。
