  • MOS场效应管电流尖峰对电源影响及来源-竟业电子

       时间:2022/2/16       阅读:2253    关键词:MOS场效应管

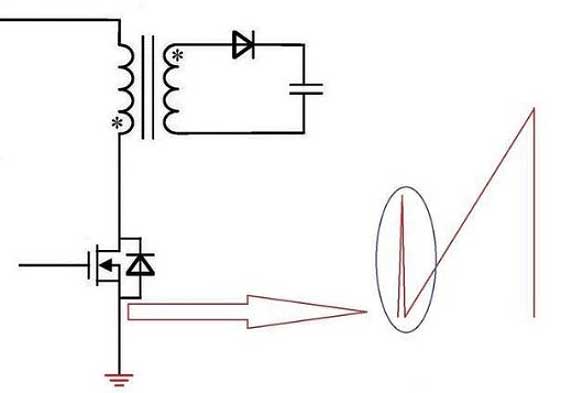

    反激电源高压MOS场效应管电流尖峰对电源影响

    1.电流尖峰di/dt非常大会很大的影响开关电源EMI

    2.电流尖峰di/dt它会在MOS场效应管开通时增加交越损耗,因此效率会降低。

    3.因为电流尖峰开关电源芯片增加前沿消隐以避免误触发,如果尖峰过高也会导致误触发。



    MOS场效应管电流尖峰对电源影响及来源

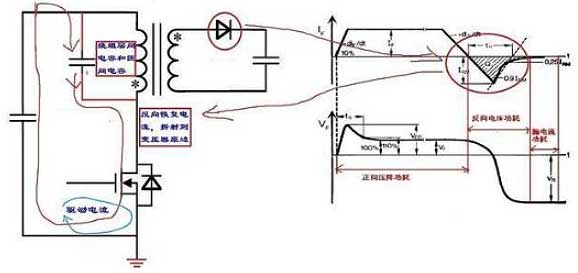

    为什么会产生MOS场效应管电流尖峰

    1.MOS场效应管开启驱动电流GS有电流,但因有驱动电阻,它的值并不大。

    2.另通路经过MOS场效应管,看上去此路径连接电感,尖峰电流相比,此电感电流=主电流从0,并有隐藏通路变压器原边绕组有寄生电容,它里面存储电量瞬间由MOS场效应管放出,即产生很大的尖峰电流

    3.副边耦合过来的电流副边整流二极管从导通(正偏)到反偏中,二极管有反向恢复电流,它通过二极管和变压器副边绕组会通过耦合折射到原边绕组上

    MOS场效应管电流尖峰对电源影响及来源
