  • MOS场效应管在超级电容器中的应用-竟业电子

       时间:2022/2/11       阅读:944    关键词:MOS场效应管



    MOS场效应管应用于超级电容器

    降低工作偏置电压+平衡电路的功耗+可根据温度、时间和环境变化而自动调节。

    超级电容器电池电压平衡方法主动式和被动式

    主动式

    使用运算放大器op-ampMOS场效应管进行电流平衡。

    被动式

    用低值电阻

    缺点:耗能+不能随温度变化而调节。



    MOS场效应管平衡超级电容器

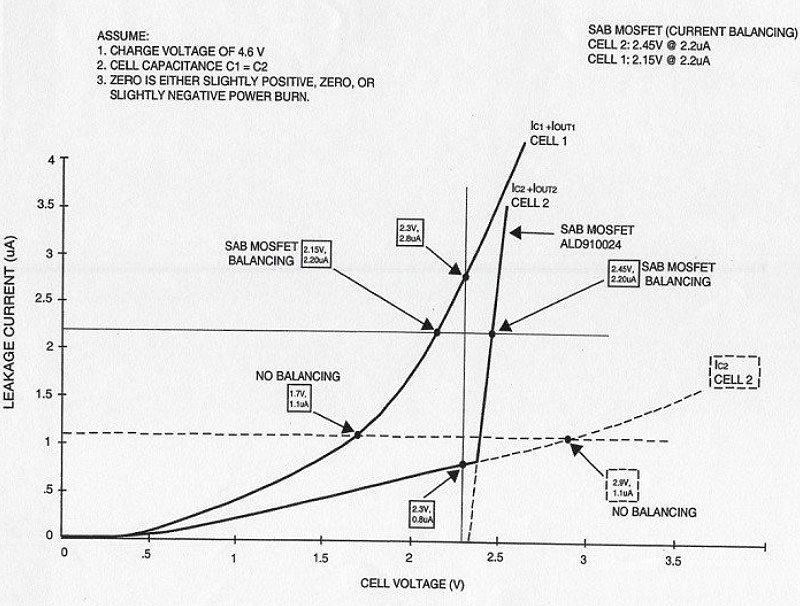

    如下图所示

    MOS场效应管在超级电容器中的应用

    MOS场效应管通过降低超级电容器工作偏置电压来平衡超级电容器,从而平衡电路的功耗。

    两个串联的超级电容器使用MOS场效应管芯片实现卓越的自动平衡。

    ASSUME: 假设

    1. Charge voltage of 4.6V 充电电压为4.6V

    2. Cell capacitance C1=C2 电池电容C1 = C2

    3. Zero is either slightly positivezeroor slightly negative power burn.:零点是略微正、零或略微负的功耗。



    水平虚线没有自动平衡超级电容器可能由于过压而损坏电池。

    水平实线MOS场效应管的电流平衡操作。



    MOS场效应管连接在阵列中的超级电容器上时,由另一个超级电容器的漏电流引起的电压小幅上升会导致MOS场效应管的导通电阻(RDSON))大幅下降。这会引起超级电容器的电流增加,随后降低电压。



    自动平衡原理

    利用MOS场效应管的自然阈值特性。

    在阈值电压下,MOSFET导通并开始传导电流。

    该特性可确保MOSFET芯片几乎很少或没有额外的漏电流。



    电池平衡MOS场效应管通过互补的反向电流水平实现

    上图中,超级电容器电池1和电池2是可以互换

    一些电流来自MOSFET本身,而不是超级电容器电池2

    漏电流平衡机制中应用MOS场效应管是自动化
