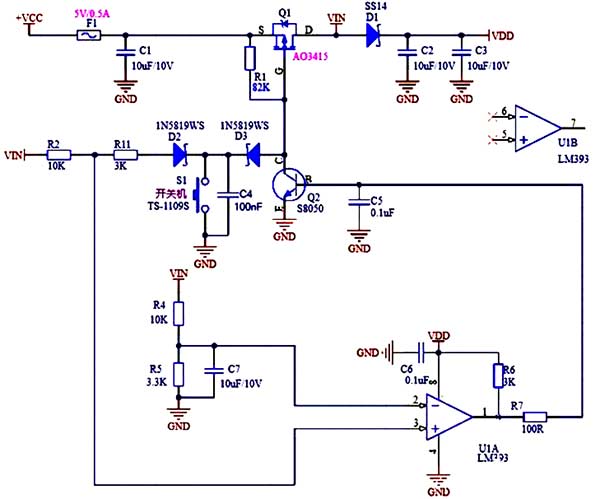

开关S1按下之前：Q1的G极通过电阻R1、C4的作用为高电平，AO3415为PMOS管不会导通，VIN没有电压输出。

当开关S1按下：Q1的G极被拉低，Q1被导通VIN有电压输出。



按键松开时：由于电容C4通过VIN、R2、R11充电，充电完成后LM393同相端的电压降保持和VIN一致，高于反向端的电压，有电压比较器的原理可知，电压比较器输出高电平Q2被导通，G极被拉低，Q1被导通，完成开机过程。



再次按下开关时同向端的电压由R2、R11分压所得为R11两端的电压低于单相端的电压，电压比较器输出低电平，Q2被关断G极通过R1、C4被拉高，实现关机的过程。
