时间:2021/6/28 阅读:985 关键词:MOS场效应管

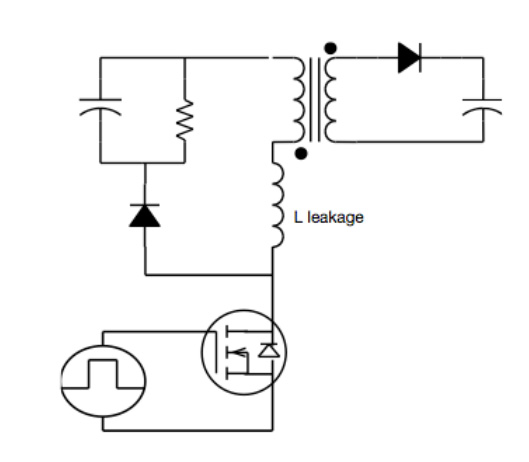

反激式转换器电路图
如下所示
MOS场效应管操作期间,漏电感存储能量。
若电感没有正确钳位,MOS场效应管关断时,过初级开关让漏电感通放电,或致雪崩操作,

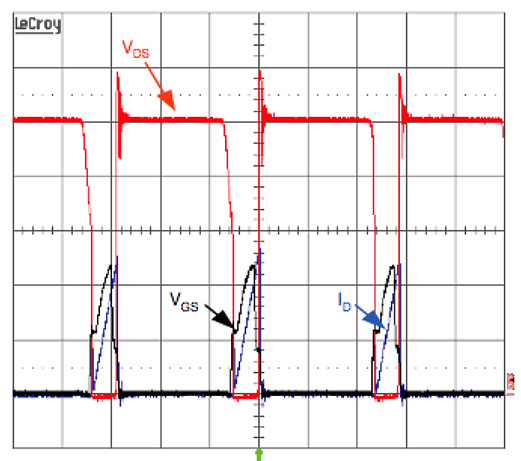

如下图所示
2 与 3 中 VDS、ID 和 VGS 与时间关系波形;

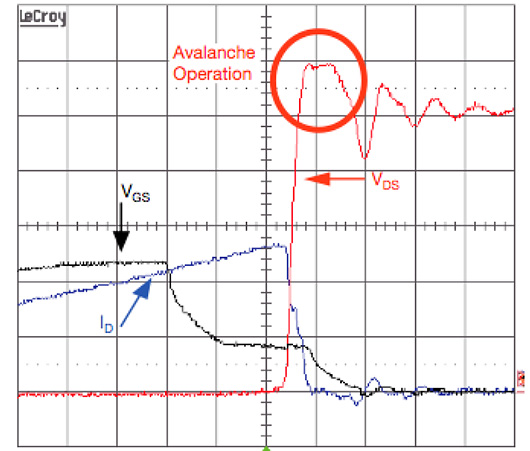

反激式转换器开关在雪崩波形下:
雪崩故障模式:功率半导体元件设计在有限时间内承受一定量雪崩电流,可达雪崩额定值。
功率 MOS场效应管元件物理

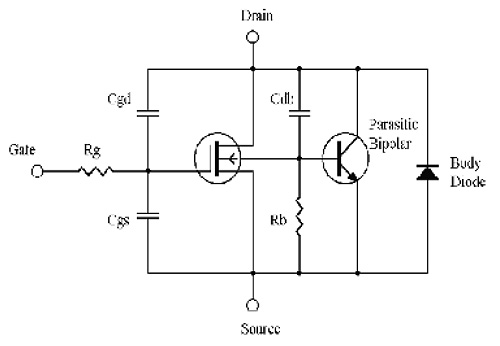

半导体元件一般都含物理设计固有寄生元件,MOS场效应管组件:电容器+电阻器+体二极管+ NPN序列(即BJT)
如下图所示
电容器= p 与 n 区间的结中电荷转移产生
电阻器=与材料电阻率相关
体二极管=p+ 体扩散进入 n- 外延层时形成
NPN序列=在 n+ 源极触点扩散的地方形成

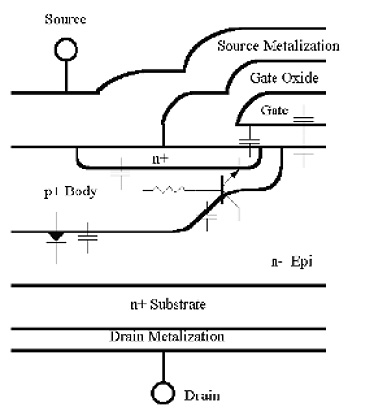

功率 MOS场效应管横截面:
在雪崩中,MOS场效应管电路模型相当于二极管 pn 结,不会阻断电压。
更高电压施加在其上,会达到临界场,碰撞电离=∞,雪崩倍增,载流子浓度增加。

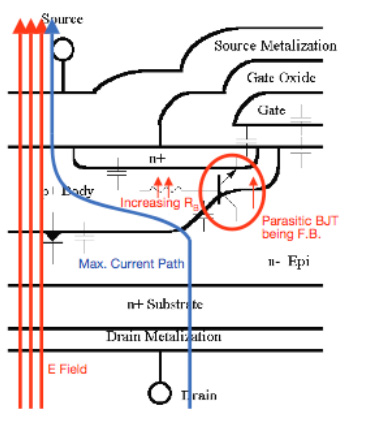

径向场分量,元件内部电场在结弯曲处最强。
此强电场在寄生 BJT 附近产生最大电流
如下图所示
功耗增加温度,RB增加 ,硅电阻率随温度增加;
根据欧姆定律,恒定电流下增加电阻,致电阻两端电压降增加。
