英飞凌Infineon 推出新OptiMOS™ TOLx系列产品包：TOLG可提高TCoB稳定性，TOLT可提高热性能



电子踏板车、电子叉车和其他轻型电动汽车（LEV）以及电动工具和电池管理系统等应用，要求高电流额定值、耐用度和延长使用寿命。



英飞凌Infineon 通过向电力系统设计师提供更多选择，以满足不同的设计需求，并在最小空间实现最大性能，从而满足这些要求。英飞凌Infineon 采用了创新型无铅（收费）软件包，现在提供了两款新的OptiMOS™ TOLx系列中的功率MOSFET封装：TOLG（带沟道引线）和TOLT（用于引线顶部冷却）。TOLx系列提供了非常低的R DS（on）和超过300A的高电流额定值，以提高系统在高功率密度设计中的效率。

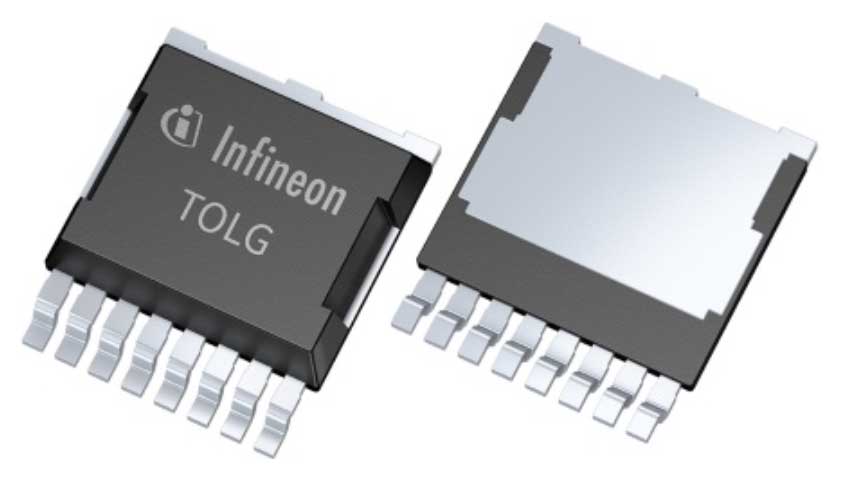

TOLG套餐结合了收费和D 2PAK 7针封装的最佳功能，与收费相同的10 x 11 mm 2足迹和电气性能，并增加了与D 2PAK 7引脚相当的灵活性。在铝绝缘金属基板（Al-IMS）板的设计中，TOLG的主要优势尤为明显。在这些设计中，热膨胀系数（CTE）比铜IMS和FR4板高，它描述了材料在温度变化时改变形状的趋势。



随着时间的推移，板上温度循环（TCoB）会导致封装与PCB之间焊点出现裂纹。由于沟道引线的灵活性，TOLG显示出良好的焊点鲁棒性，在重复温度循环的应用中显著提高了产品可靠性。与IPC-9701标准要求相比，新的封装实现了两倍的TCoB性能。



TOLT封装优化，以获得优异的热性能。该封装采用翻转的引线框架，将暴露金属放置在顶部，每侧包含多条沟道引线，用于高载流排水管和电源连接。热通过翻转引线框架，热量从暴露的金属顶部，通过绝缘材料直接传递到散热器。与收费最低侧冷却方案相比，收费提高了R thJA，提高了20%，RthJC提高了50%。这些规范使材料成本降低，特别是散热器。此外，TOLT中的optmos减少了PCB空间，因为组件现在可以安装在MOSFET的底部。



OptiMOS™ TOLx系列将在Optimos3和5技术中提供广泛的电压等级。TOLG将于2021年第四季度推出，电压范围从60伏到250伏，产品组合广泛，包括同类最佳和性价比最佳的产品。TOLT目前有80 V和100 V电压等级。评估电源板也可用，具有100伏OptiMOS 5功率MOSFET在一个TOLG封装（IPTG014N10M5）。
