英飞凌infineon推出高度集成的MOTIX™ 电机控制器和三相门驱动器

三相无刷直流（BLDC）电机凭借其众多优势，正成为设计现代电池驱动电机产品的首选。然而，减小电池的尺寸和重量以增强人体工程学，并延长电池寿命，这给设计带来了重大挑战。为了帮助设计师实现最终市场目标.

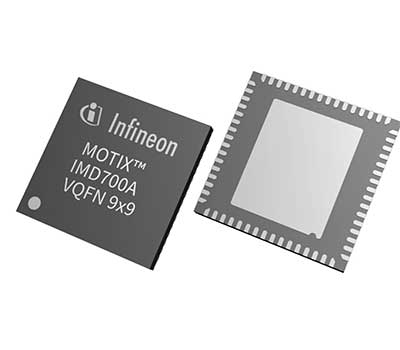

英飞凌infineon 现在推出了完全可编程的电机控制器MOTIX™ IMD700A和IMD701A。它们采用9 x 9 mm 2 64针VQFN封装，提供无绳电动工具、园艺产品、无人机、电动自行车和自动引导车辆所需的理想集成和更高的功率密度。

在一个封装中，MOTIX IMD70xA控制器将所有MOTIX 6EDL7141三相门驱动器IC功能与附加的XMC1404微控制器（MCU）结合在一起，该微控制器的外围设备和规格针对电机控制和驱动器进行了优化。

英飞凌infineon 的XMC1404 MCU包括一个时钟频率为96 MHz的数学协处理器，以增强无传感器磁场定向控制（FOC）算法中常用的计算能力，从而实现更高的系统性能。此外，为了确保最佳控制，XMC1404继承了XMC4000系列中的大多数高端外围设备，包括PWM定时器、位置接口（POSIF）和串行通信模块（包括CAN）。

电机控制IC具有门驱动回转率的可控性，以最小化系统EMI。IMD70xA控制器支持可调栅极驱动电源电压，即使在电池电压较低的情况下，这得益于内置的高压侧和低压侧电荷泵，以及许多其他可调栅极驱动参数。通过门驱动器的数字配置进行EMI管理提供了一个主要优势，可以在EMI测试设施中进行优化，而无需更改电路板上的任何组件。此外，这两种产品都具有全套电机驱动特定系统保护功能，如OCP、UVLO、超温和堵转检测，提高了可靠性和鲁棒性。

新设备提供集成的精密电源和电流感应放大器，进一步减少了对外围电路的需求，从而减少了外部元件数量和PCB空间。这简化了布线，降低了BOM和组装成本，同时为设计师提供了更好的系统封装可能性，以应对在此类应用中发现的将电机驱动器封装在小型和形状笨拙的腔体中的挑战。除此之外，由于6EDL7141门驱动程序，它们提供了最大的灵活性和许多高度可配置的功能，可以通过用户友好的GUI工具进行设置，该工具通过通过USB端口连接的SPI接口与PC进行接口。

英飞凌infineon高度集成的MOTIX™ 电机控制器提供无绳电动工具无人机或自动制导车辆所需的理想集成和更高的功率密度。
