电池充电系统

关键：充电器本身+电量计

电量计：告电池指标

如：电池的充电状态SOC、剩余电量使用时间和电池充满所需时间。

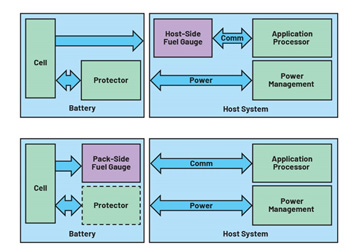

电量计可以集成在主机端，或者集成在电池包中。



集成在电池包中，电量计需要使用非易失性存储器来存储电池信息。

电源路径中的MOS场效应管监测充电/放电电流，保护电池免于遭受危险。

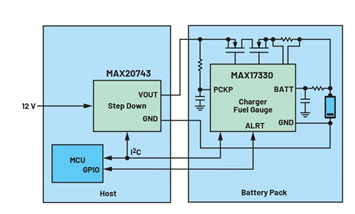

MAX17330是ADI公司提供的电池电量计，内置保护电路和电池充电器功能

充电MOS场效应管可以精细调节，以实现线性充电器，在充电电源限制为5 V，充电电流在500 mA范围内时，该器件可以独立使用。

因锂电池在99%充电曲线中的充电电压都超过3.6V，因此功耗受到限制。
