  • 有或无栅极驱动器的MOS场效应管导通转换曲线图-竟业电子

       时间:2022/5/6       阅读:1010    关键词:MOS场效应管



    驱动强度:栅极驱动器解决栅极电压执行电平转换

    栅极电容无法瞬间改变其电压。

    功率场效应管IGBT具有非零的有限切换间隔时间。

    在切换期间,元件可能处于高电流和高电压状态,会产生功耗并转化为热量。



    高瞬变电流栅极电容快速充电和放电,实现快速一个状态到另一个状态的转换

    无栅极驱动器MOS场效应管导通转换

    有或无栅极驱动器的MOS场效应管导通转换曲线图



    能够在更长时间内提供/吸收更高栅极电流的驱动器,切换时间会更短,其驱动的晶体管内的开关功耗也更低。

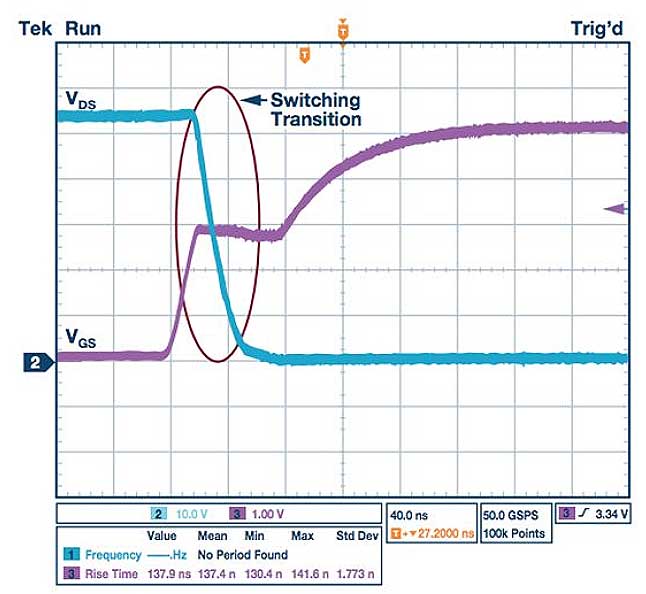

    有栅极驱动器的MOSFET导通转换

    如下图所示

    有或无栅极驱动器的MOS场效应管导通转换曲线图



    微控制器I/O引脚的拉电流和灌电流额定值通常可达数十毫安,而栅极驱动器可以提供高得多的电流。



    上第一个图MOS场效应管由微控制器I/O引脚以最大额定拉电流驱动时,观察到切换时间间隔较长。

    如上第二个图:ADuM4121隔离式栅极驱动器,转换时间大大缩短;



    驱动同一功率MOS场效应管

    该驱动器相比微控制器I/O引脚能够提供高得多的驱动电流。
