  • MOS场效应管应用于同步降压-升压转换器运行电路-竟业电子

       时间:2022/4/25       阅读:1740    关键词:MOS场效应管



    降压-升压功率级优势

    1.降压升压降压-升压转换模式可按照需要在宽输入电压和负载电流范围内实现高效率。

    2.它提供正输出电压,相对于SEPIC、反激式和级联升压-降压拓扑,有较低的功率损耗和更高的功率密度。



    MOS场效应管应用于同步降压-升压转换器运行电路

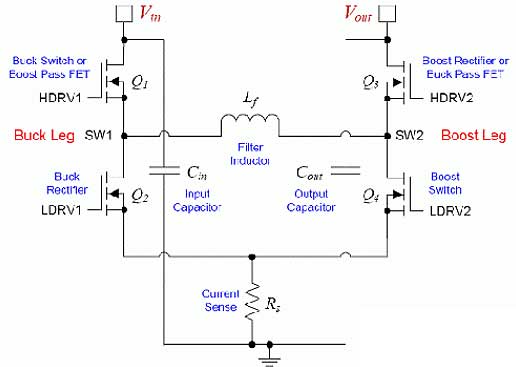

    如上图所示4个功率MOS场效应管作为H桥配置中的降压和升压桥臂,开关节点SW1SW2由电感器LF 相连。



    输入电压 > 输出电压同步降压开始运行

    输入电压 < 输出电压同步升压开始运行

    而对面非开关桥臂的高侧MOS场效应管运行为导通器件。



    输入电压  输出电压,开关降压或升压桥臂达到预期的占空比限值,从而触发向降压-升压工作模式的转换。



    操作模式的变化应该平滑顺畅、并且是自主进行的,无需改变控制配置。

    实现方式功率级与控制机制可能存在的相互依赖关系是非常重要的。

    降压-升压控制器,LM51754]在降压-升压模式中采用一个独特的机制,降压和升压桥臂以准交错的方式在减少的频率上切换,从而在效率和功率损耗方面有着显著优势。

    峰值电流模式和谷值电流模式降压控制技术可实现平滑顺畅模式变换,需用于电流感测的低侧已配置分压电阻器。



    基于VINVOUT间差异的斜坡补偿实现方式往往为无差拍响应,并且标志着一个增加电源抑制 (PSR) 和抑制线路瞬变的好方法。
