mos管封装是什么

MOS管封装是mos管在制作完成后，给他加一个外壳；

此外壳作用：支撑+保护+冷却+隔离+电气连接；



MOS管安装在PCB上方式：插入式+表面贴装式

插入式：MOS管管脚穿过PCB安装孔焊接在PCB 上；

表面贴裝式：MOS管管脚及散热法兰焊接在PCB表面焊盘上；

法兰焊接：管子与管子相互连接零件，连接于管端；

8脚贴片mos管引脚

如下图所示

P=P沟道场效应管

N=N沟道场效应管

P+N=P与N沟道场效应管各一只

N+P  MOS管参数 = N沟道MOS场效应管参数+P沟道MOS场效应管参数

MOS场效应管主要参数：

耐压+最大电流+最大功率；

降压转换器参数：

输出最大电流+输入最高电压+内置振荡器频率；

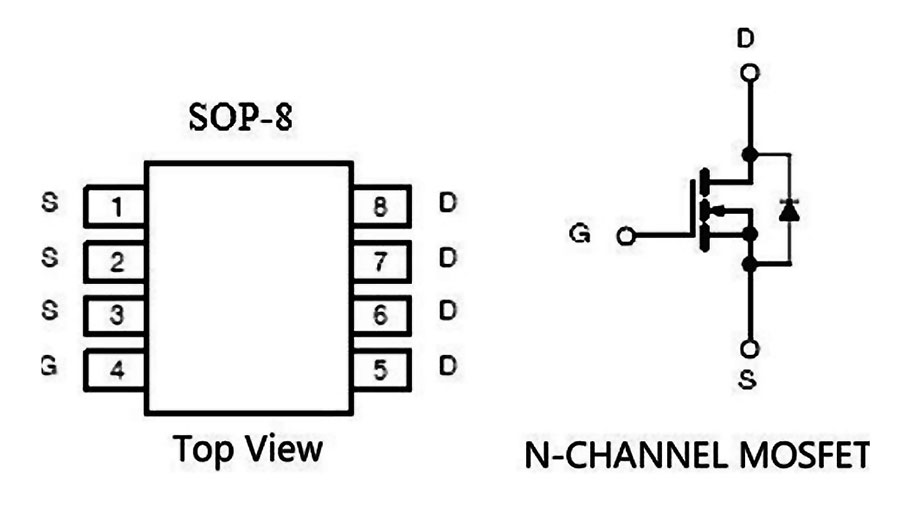

8脚贴片mos管引脚图-SOP封装

SOP全称：Small Out-Line Package 小外形封装，即表面贴装；

SOP也被称为SOL 和DFP

如下图所示：

引脚从封装两侧引出呈海鸥翼状（L 字形），

材料：塑料+陶瓷



SOP封装标准：SOP-8+SOP-16+SOP-20+SOP-28

SOP后面数字：引脚数；

MOS管SOP封装一般用SOP-8，常常“P”会省略，即SO  （Small Out-Line ）；

SOP-8用塑料封装，无散热底板，散热不良；

应用：小功率MOS管；



SOP封装种类

薄小外形封装TSOP +甚小外形封装VSOP+缩小型封装SSOP+薄的缩小型封装TSSOP

最常用 ：TSOP和TSSOP；

SOP-8由PHILIP公司开发；
