  • 2输入端CMOS或非门电路组成-MOS管知识-竟业电子

       时间:2020/8/17       阅读:5321    关键词:MOS管



    电路组成:2个并联N沟道增强型MOS+2个串联P沟道增强型MOS

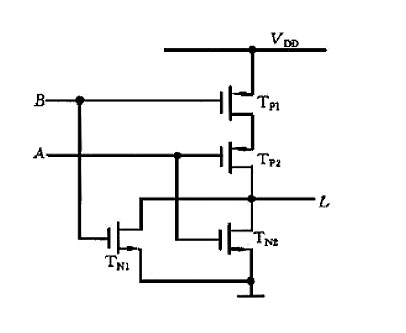

    电路图如下所示:



    2输入端CMOS或非门电路组成



    输入端AB:其中任一个高电平,与相连NMOS管导通,与相连PMOS管截止

    输出低电平;

    AB都是低电平,2个并联NMOS管截止,2个串联PMOS管导通,输出高电平



    此种为或非逻辑电路,表达式如下:



    2输入端CMOS或非门电路组成

    n个输入端或非门:即nNMOS管并联 + nPMOS管并联组成;

    CMOS与非门或非门 相比较:

    与非门MOS管串联,输出电压MOS管个数增加而增

    或非门MO管并联,输出电压不致有明显影响。
